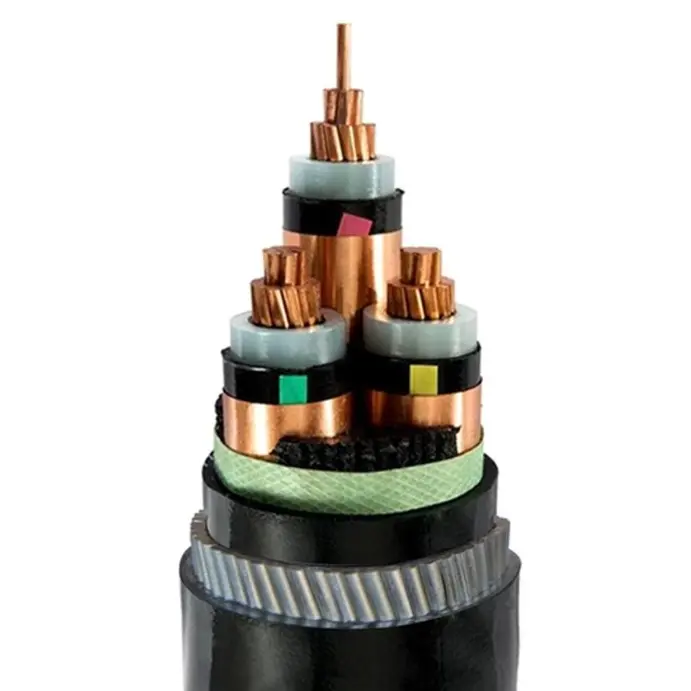

کابل STA MV با روکش PVC با عایق XLPE

Tianjin Beida، به عنوان یک تولید کننده و تامین کننده حرفه ای کابل های STA MV PVC عایق دار XLPE، متعهد به ارائه محصولات کابلی ایمن و قابل اعتماد برای حوزه انتقال و توزیع برق است. کابل‌های برق زره‌دار نوار فولادی ولتاژ متوسط این شرکت دارای حفاظت مکانیکی و مقاومت محیطی عالی هستند، برای دفن مستقیم مناسب هستند و به طور گسترده در سیستم‌های ولتاژ آمپر ولتاژ متوسط مانند شبکه‌های برق شهری، پارک‌های صنعتی، زیرساخت‌ها و ساخت‌وسازهای انرژی‌های نو استفاده می‌شوند.

ارسال استعلام

توضیحات محصول

این کابل STA MV با روکش PVC عایق‌دار XLPE ارائه‌شده توسط تامین‌کننده حرفه‌ای، Beida، از پلی اتیلن متقاطع (XLPE) به عنوان ماده عایق استفاده می‌کند که دارای خواص الکتریکی عالی، مقاومت در برابر حرارت و مقاومت در برابر پیری است. همراه با غلاف بیرونی پلی وینیل کلراید (PVC)، محافظت در برابر رطوبت، خوردگی شیمیایی و سایش فیزیکی را بیشتر می کند. لایه زره نواری فولادی کابل را با مقاومت فشاری و ضربه ای بالا فراهم می کند و آن را قادر می سازد تا با محیط های مختلف تخمگذار مانند دفن مستقیم، تونل ها و خطوط لوله سازگار شود. مخصوصاً برای روش‌های نصبی که نیازی به حفاظت مجرای اضافی ندارند و می‌توانند مستقیماً در زیر زمین دفن شوند، مناسب است.

از نظر سطوح ولتاژ، محصولات چندین مشخصات پرکاربرد مانند 3.6/6KV، 6/10KV، 8.7/15KV، 12/20KV، 18/30KV، و 26/35KV را پوشش می‌دهند که می‌تواند نیازهای سناریوهای مختلف انتقال و توزیع برق ولتاژ متوسط را برآورده کند. طراحی ساختار کابل دقیق است، مطابق با استانداردهای ملی مربوطه است، و دارای پایداری عملیاتی و حاشیه ایمنی خوب است.

برنامه های کاربردی:

کابل‌های برق زره‌دار با نوار فولادی با عایق پلی اتیلن متقاطع، به دلیل محافظت از نوار فولادی، عمدتاً در توزیع برق شهری، شبکه‌های برق روستایی، نیروی معدنی و سیستم‌های حمل و نقل ریلی استفاده می‌شوند. از آنها برای اتصال تجهیزاتی مانند پست ها، کابینت های توزیع، ترانسفورماتورها و ژنراتورها استفاده می شود. این نوع کابل برای انتقال برق در شبکه های توزیع برق و یا تاسیسات صنعتی مناسب است. می توان آن را مستقیماً در زیر زمین دفن کرد یا در ترانشه های کابل یا سینی کابل نصب کرد. کابل می تواند فشار خاصی را تحمل کند اما نیروی کششی را تحمل نمی کند.

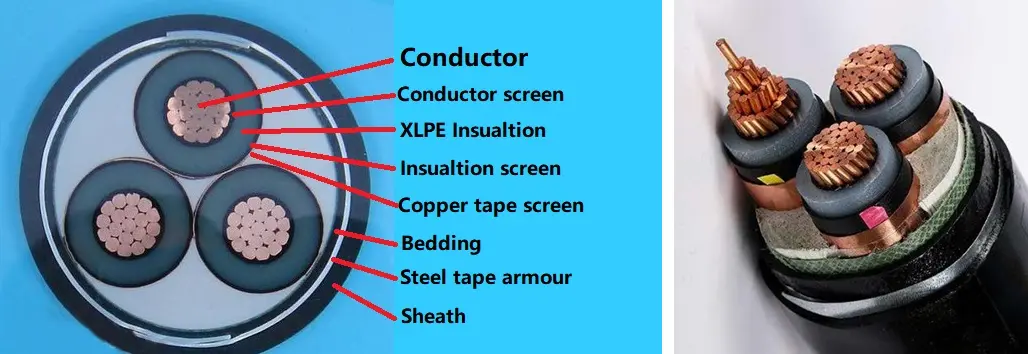

ساختار محصول

Xlpe Insulated Pvc Sheathed Sta Mv Cable

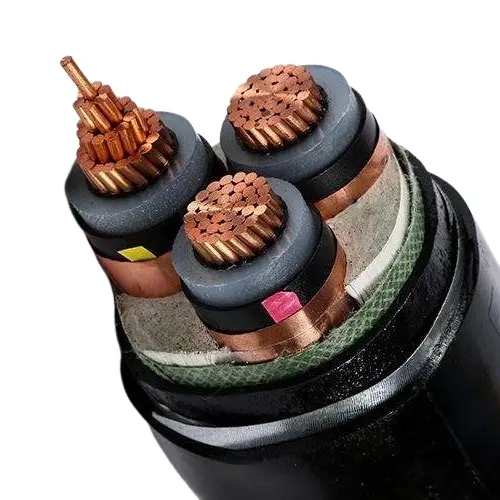

کابل STA MV با روکش PVC عایق شده XLPE از یک هادی مسی T1R، عایق XLPE، نوار بسته بندی PVC زره نواری فولادی و غلاف PVC تشکیل شده است.

رسانا: هادی مسی یا آلومینیومی، پایه گرد یا شکل، کلاس 2 تا IEC 60228

و GB/T 3956-2008.

عایق: عایق پلی اتیلن متقاطع، ضخامت عایق، ویژگی مواد باید طبق استاندارد IEC 60502-2 و GB/T 12706.2، GB/T 12706.3 باشد.

محافظ هادی: محافظ هادی باید از مواد غیر فلزی نیمه رسانا اکسترود شده ساخته شود و مواد نیمه هادی اکسترود شده باید محکم به عایق بچسبد.

حفاظ عایق: سپر عایق باید از ترکیب یک لایه نیمه رسانا غیر فلزی و یک لایه فلزی تشکیل شده باشد. یک لایه نیمه رسانا غیر فلزی که به طور محکم به هسته عایق متصل است یا می تواند جدا شود باید مستقیماً روی هر هسته عایق اکسترود شود. سپس یک لایه محافظ فلزی باید دور لایه نیمه رسانای غیر فلزی پیچیده شود. باید با مفاد IEC 60502-2، GB/T 12706.2 و GB/T 12706.3 مطابقت داشته باشد.

پوشش های داخلی: پوشش های داخلی باید اکسترود شوند. مواد باید برای دمای کارکرد کابل مناسب و با مواد عایق سازگار باشند.

زره نواری فولادی: در کابل های چند هسته ای، زره باید بر روی یک پوشش داخلی که با نوار فولادی دوگانه مطابقت دارد، اعمال شود. کابل های تک هسته ای برای استفاده در AC. سیستم ها باید از نوار فولادی غیر مغناطیسی تشکیل شوند.

غلاف بیرونی: غلاف پی وی سی، ضخامت غلاف، ویژگی مواد باید طبق استاندارد IEC 60502.2 و GB/T 12706 باشد.

کابل ضد شعله: باید از مواد غلاف بیرونی PVC مقاوم در برابر شعله استفاده شود. گریدهای بازدارنده شعله را می توان به سه دسته دسته A، B و C طبقه بندی کرد.

پارامتر عملکرد

ولتاژ نامی: 3.6/6 کیلو ولت تا 18/30 کیلو ولت. 26/35 کیلو ولت

ولتاژ تست: ولتاژ تست فرکانس برق باید 3.5U0 باشد و آزمایش باید 5 دقیقه بدون خرابی طول بکشد.

ولتاژ نامی U0/U	بالاترین ولتاژ Um	ولتاژ تست KV
3.6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

حداکثر دمای کاری هادی: 90 ºC

دمای اتصال کوتاه: +250 ºC

ضخامت عایق:

ولتاژ نامی U0/U	ضخامت عایق
3.6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

تست کابل

تست های معمول کابل عبارتند از: 1) تست مقاومت DC هادی، که نیاز به مقاومت DC در دمای 20 درجه سانتیگراد برای مطابقت با الزامات GB/T 3956-2008 و IEC 60228 دارد. 2) تست ولتاژ AC، مداوم در ولتاژ 3.5U0 به مدت 5 دقیقه، نباید خرابی وجود داشته باشد. 3) آزمایش تخلیه جزئی، انجام شده بر اساس GB/T 3048.12، هیچ تخلیه قابل تشخیصی بیش از 10pC نباید در ولتاژ 1.73U0 ایجاد شود و حساسیت تست باید به 10pC یا بالاتر برسد.

آزمایش‌های نمونه‌برداری عمدتاً شامل موارد زیر است: 1) بازرسی ساختار رسانا، که باید با الزامات GB/T 3956-2008 و IEC 60228 مطابقت داشته باشد. 2) ابعاد ساختاری عایق، پوشش داخلی، زره نوار فولادی و غلاف باید الزامات IEC 60502.2، GB/T 12706.2-2020 و GB/T 12706.3-2020 را برآورده کند. 3) آزمایش ازدیاد طول حرارتی که باید مطابق با GB/T 2951.21-2008 و فصل 9 IEC 60811-2-1 انجام شود و نتایج باید مطابق با استانداردهای مربوطه باشد.

آزمایش نوع موارد زیر را پوشش می دهد: خواص مکانیکی و فیزیکی و خواص الکتریکی عایق و غلاف باید الزامات IEC 60502.2، GB/T 12706.2-2020 و GB/T 12706.3-2020 را برآورده کند. تست سوزاندن تک کابل باید با مفاد GB/T 19666-2019 و IEC 60332 مطابقت داشته باشد. تست بازدارنده شعله همراه باید الزامات GB/T 19666-2019 و IEC 60332 را نیز برآورده کند.

شرایط نصب محصول:

دمای محیط در هنگام نصب کابل

برای کابل های برق با عایق اتیلن متقاطع و غلاف PVC، دمای محیط در هنگام نصب نباید کمتر از 0 درجه سانتیگراد باشد.

حداقل شعاع خمش در هنگام نصب کابل

پروژه	کابل تک هسته ای		کابل چند هسته ای
پروژه	بدون زره	زره پوش	بدون زره	زره پوش
حداقل شعاع خمش کابل در هنگام نصب	20D	15D	15D	12 بعدی
حداقل شعاع خمش کابل ها در نزدیکی جعبه های اتصال و پایانه ها	15D	12 بعدی	12 بعدی	10D
نکته: D قطر خارجی کابل است.
