تفاوت بین کابل های برق فشار متوسط ​​و فشار ضعیف

تفاوت اصلی بینولتاژ متوسطوکابل های برق کم ولتاژحول سطوح ولتاژ نامی خود می چرخد، که منجر به تفاوت های جامع در طراحی سازه، استانداردهای مواد، الزامات نصب، و سناریوهای کاربردی می شود.  آنها با سطوح مختلف توزیع سیستم قدرت سازگار هستند. کابل های ولتاژ پایین عمدتاً برای توزیع ترمینال (خانگی/کارگاه/تجهیزات) استفاده می شوند، در حالی که کابل های ولتاژ متوسط ​​عمدتاً برای خطوط انتقال فشار متوسط ​​در شهرها/کارخانه ها استفاده می شوند.

تجزیه و تحلیل جزئیات کلیدی (دلایل اساسی برای تفاوت های اصلی)

1. رتبه بندی ولتاژ و طراحی عایق: "مشخصات انحصاری" ولتاژ متوسط

کابل های ولتاژ پایین 0.6/1 کیلو ولت هستند که نشان دهنده ولتاژ نامی هادی به زمین/فاز به فاز 0.6 کیلو ولت و ولتاژ خط به خط 1 کیلو ولت است (معمولاً 380 ولت/220 ولت در این محدوده قرار می گیرد). عایق فقط باید الزامات اولیه مقاومت ولتاژ را برآورده کند و نسبتاً نازک است. کابل های ولتاژ متوسط ​​معمولاً 8.7/10 کیلو ولت هستند که نشان دهنده ولتاژ فاز 8.7 کیلوولت و ولتاژ خط 10 کیلو ولت است. به دلیل ولتاژ بالا، تخلیه کرونا (یونیزاسیون هوا تحت ولتاژ بالا) می تواند به راحتی در سطح هادی رخ دهد که می تواند عایق را خراب کند. بنابراین، یک محافظ دو لایه ضروری است:

محافظ اصلی (محافظ رسانا): برای از بین بردن اعوجاج میدان الکتریکی روی سطح رسانا و جلوگیری از تخلیه کرونا، در اطراف قسمت بیرونی هادی پیچیده شده است.

حفاظ عایق: برای یکسان کردن میدان الکتریکی و جلوگیری از تخلیه جزئی، در اطراف عایق اصلی پیچیده شده است.

علاوه بر این توسط یک غلاف فلزی (غلاف آلومینیومی/غلاف مس) برای محافظت بیشتر از میدان الکتریکی و جلوگیری از عایق شدن در برابر رطوبت تکمیل شده است. این اساسی ترین تفاوت ساختاری بین کابل های فشار متوسط ​​و فشار ضعیف است (کابل های ولتاژ پایین این طرح را ندارند).

2. تعداد هسته ها و منطق توزیع: تقسیم سلسله مراتبی سیستم قدرت

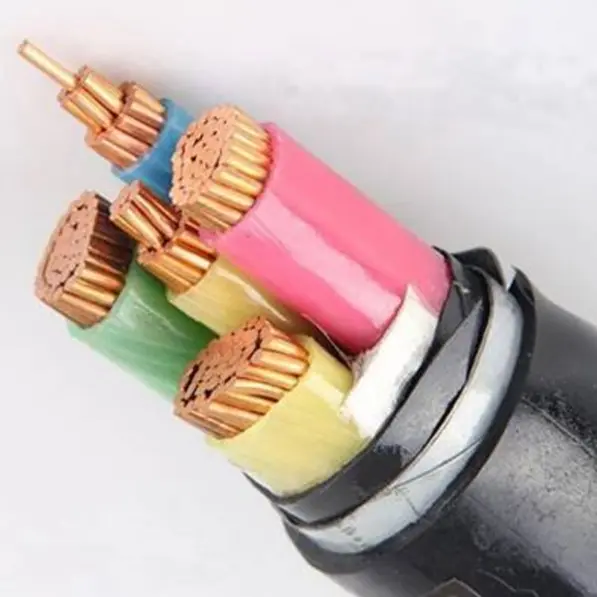

کابل های ولتاژ پایین عمدتاً دارای 4 یا 5 هسته هستند زیرا توزیع ولتاژ پایین از یک سیستم سه فاز چهار سیمه/پنج سیمی استفاده می کند که به سیم خنثی (N) برای برق تک فاز 220 ولت (لوازم خانگی/روشنایی) و سیم زمین (PE) برای محافظت در برابر نشت نیاز دارد که با مصرف برق ترمینال سازگار است. کابل های ولتاژ متوسط ​​عمدتاً 3 هسته ای هستند زیرا سیستم های برق ولتاژ متوسط ​​(6kV/10kV/35kV) سیستم های سه سیم سه فاز بدون سیم خنثی هستند. آنها فقط برای انتقال اصلی برق سه فاز استفاده می شوند. پس از رسیدن به پست، ولتاژ از طریق ترانسفورماتور به 0.4 کیلو ولت (380 ولت / 220 ولت) کاهش می یابد و سپس از کابل های ولتاژ پایین برای توزیع ترمینال استفاده می شود. کابل های ولتاژ متوسط ​​مستقیماً به تجهیزات الکتریکی وصل نمی شوند.

3. مواد و مشخصات: "استانداردهای مورد نیاز بالا" برای ولتاژ متوسط

مواد عایق: کابل های ولتاژ پایین می توانند از PVC (کم هزینه) یا XLPE استفاده کنند. با این حال، کابل های ولتاژ متوسط ​​فقط می توانند از XLPE استفاده کنند زیرا مقاومت دمایی XLPE (90 درجه سانتیگراد)، قدرت شکست دی الکتریک و مقاومت در برابر پیری بسیار برتر از PVC است و نیازهای عایق را تحت ولتاژ بالا برآورده می کند. پی وی سی در ولتاژ متوسط ​​به سرعت پیر می شود و خراب می شود.

مقطع هادی: کابل های ولتاژ متوسط ​​به عنوان خطوط اصلی انتقال نیاز به انتقال جریان های بزرگ برای کل منطقه/کارخانه دارند. بنابراین، سطح مقطع معمولاً بالای 25 میلی‌متر مربع است و می‌تواند تا 800 میلی‌متر مربع برسد و عمدتاً از هسته‌های مسی تشکیل شده است (چند خط اصلی در فضای باز از هسته آلومینیومی YJLV استفاده می‌کنند). کابل های فشار ضعیف برای انشعاب های ترمینال هستند و سطح مقطع آنها عمدتاً کوچک است. 4. نصب و آزمایش: مدیریت ایمنی کابل های ولتاژ متوسط

کابل‌های ولتاژ پایین گزینه‌های نصب انعطاف‌پذیری را ارائه می‌دهند، از جمله نصب کانال، نصب سطحی روی دیوار و دفن مستقیم بدون حفاظت خاص. با این حال، به دلیل ولتاژ بالا، نشت / خرابی کابل‌های فشار متوسط ​​می‌تواند منجر به حوادث ایمنی بزرگ (مانند برق گرفتگی، آتش‌سوزی و خرابی شبکه برق) شود. بنابراین، الزامات نصب سختگیرانه است:

دفن مستقیم نیاز به گذاشتن ماسه و پوشش با آجرهای بتنی در ترانشه کابل برای جلوگیری از آسیب مکانیکی دارد.

فاصله ایمن باید از سایر خطوط لوله (لوله های آب، لوله های گاز) و جاده ها (به عنوان مثال، فاصله ≥1 متر از لوله های گاز) حفظ شود.

نصب سطحی بر روی دیوارهای بیرونی/داخلی اکیداً ممنوع است. نصب فقط در ترانشه های کابل اختصاصی، سینی کابل، یا مجرا مجاز است.

آزمایش تخلیه جزئی (آزمایش هسته برای کابل های ولتاژ متوسط) باید قبل از خروج از کارخانه و پس از نصب انجام شود. سطح تخلیه جزئی باید ≤10pC باشد تا از ایرادات جزئی در عایق جلوگیری شود که بعداً خراب شود. این تست برای کابل های ولتاژ پایین لازم نیست.
