کابل فتوولتائیک دارای گواهینامه TUV Beida بر چالش های محیطی خارجی غلبه می کند. با استفاده از مس بدون اکسیژن قلع اندود شده با خلوص بالا و فرآیند رشتهبندی خاص، مقاومت کم و شکلپذیری عالی را به رخ میکشد که به طور موثری ناپایداری انتقال نیرو و نوسانات جریان را کاهش میدهد. عایق و غلاف از پلی تترا فلوئورواتیلن متقاطع پرتودهی (PTFE) ساخته شده است که مطابق با استانداردهای بین المللی مانند IEC 62930 و EN 50618 است. این عایق می تواند در برابر اختلاف دمای شدید از -40 درجه سانتیگراد تا 120 درجه سانتیگراد مقاومت کند، در حالی که مقاومت زیادی در برابر دماهای اسیدی، خوردگی و آلکالای بالا از خود نشان می دهد. پس از آزمایشهای پیری لامپ، میزان حفظ استحکام کششی آن مطابق با استانداردها است و آن را قادر میسازد تا در برابر نظارت بر اقلیم سختگیرانه در بیابانها، مناطق با ولتاژ بالا و پایین و مناطق ساحلی مقاومت کند.
برای برآورده کردن نیازها برای عملکرد مکانیکی بالا، کابل ها دارای عایق دو لایه و طراحی ساختار محافظ هستند و برخی از مدل ها مجهز به زره نواری فولادی هستند. آنها مقاومت فوقالعادهای در برابر فشار و ضربه از خود نشان میدهند، و آنها را برای روشهای مختلف تخمگذار مانند دفن مستقیم، نصب بالای سر و نصب مجرای مناسب میسازد و به طور موثر از آسیب ساختمانی و هجوم جوندگان جلوگیری میکند. همه محصولات تست بازدارنده شعله را گذرانده اند و استانداردهای ایمنی مربوطه را رعایت کرده اند. آنها دود کم و احتراق بدون هالوژن تولید می کنند و به طور موثر از گسترش آتش جلوگیری می کنند و یک مانع ایمنی قوی برای سیستم های فتوولتائیک ایجاد می کنند.
● EN 50618 (H1Z2Z2-K)؛
● PV-1F مطابق 2PfG 1169/08.2007

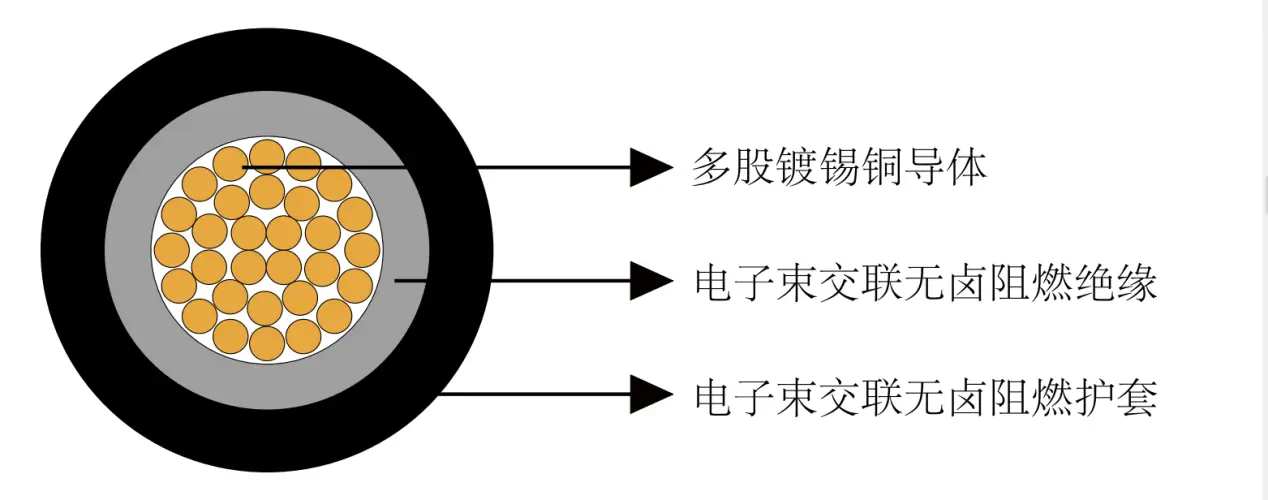

● هادی: هادی مسی قلعدار رشتهای بر اساس DIN VDE 0295 و IEC 60228 کلاس 5
● عایق: پرتو الکترونی دارای پیوند متقاطع، بدون هالوژن و ترکیب بازدارنده شعله، مشکی
● غلاف: پرتو الکترونی دارای پیوند متقاطع، LSZH و ترکیب بازدارنده شعله، سیاه و قرمز.
● ولتاژ نامی Uo/U: 1/1 کیلوولت AC; 1.5/1.5 کیلو ولت DC; حداکثر ولتاژ DC مجاز: 1.8 کیلو ولت DC (رسانا/رسانا، سیستم غیر ارت، مدار بدون بار.
●دمای محیط: -40℃~+90℃
●حداکثر دما در هادی: 120 درجه سانتیگراد (20000 ساعت) طبق استاندارد IEC/EN 60216-1، دمای اتصال کوتاه: 250 درجه سانتیگراد / 5 ثانیه
●تست استقامت حرارتی: با توجه به EN60216-2 (شاخص دما + 120 ℃)
●مقاومت در برابر رطوبت:طبق استاندارد EN 50618، جدول 2 با رطوبت 85% (تست مطابق با EN 60068-2-78)
●حداقل شعاع خمشی: 4XOD (ثابت)، 5XOD (خم شدن)
●استحکام کششی و ازدیاد طول عایق و روکش: مطابق با الزامات EN 50618 و 2PfG 1169
● دوره پیش بینی شده استفاده: 25 سال
● بیضی:≤15٪
● عملکرد آتش بر اساس EN50265-2-1، IEC 60332-1، انتشار Lowsmoke مطابق EN 61034-2 (گذر نور ≥60%)، بدون هالوژن طبق EN 50525-1، ضمیمه B.
خورندگی کم گازها بر اساس EN 50267-2-2,IEC 60754-2
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
تعداد هسته ها X اسمی مقطع |
شماره Stranding |
قطر هادی اسمی |
ضخامت عایق اسمی |
ضخامت اسمی غلاف |
قطر کلی اسمی |
اسمی وزن |
|
شماره X mm2 |
n/mm |
میلی متر |
میلی متر |
میلی متر |
میلی متر |
کیلوگرم بر کیلومتر |
|
1×2.5 |
48/0.24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0.285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0.285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
73/0.40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
تعداد هسته ها X اسمی مقطع |
شماره Stranding |
قطر هادی اسمی |
ضخامت عایق اسمی |
ضخامت اسمی غلاف |
قطر کلی اسمی |
اسمی وزن |
|
n X میلی متر2 |
n/mm |
میلی متر |
میلی متر |
میلی متر |
میلی متر |
کیلوگرم بر کیلومتر |
|
1×2.5 |
48/0.24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0.285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0.285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
73/0.40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
مقاومت هادی و ظرفیت حمل جریان در 20 ℃
|
مقطع |
حداکثر مقاومت هادی در 20 ℃ |
حداکثر مقاومت عایق در 20 ℃ |
حداکثر مقاومت عایق در 90 ℃ |
ظرفیت حمل فعلی |
||
|
تک کابل بدون هوا |
تک کابل روی سطوح |
2 کابل بارگذاری شده در مجاورت سطوح |
||||
|
mm2 |
Ω/کیلومتر |
MΩ.km |
MΩ.km |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
ضریب تبدیل دمای ظرفیت حمل فعلی
|
دمای محیط C |
ضریب تبدیل |
|
تا 60 |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
ضریب کاهش انباشت مطابق با IEC 60364-5-52، جدول B.52-17
