کابل SWA MV با روکش PVC با عایق XLPE

شما می توانید گروه Beida را به عنوان سازنده و تامین کننده کابل SWA MV PVC عایق دار XLPE انتخاب کنید. به دلیل محافظت از زره سیم فولادی، کابل دارای مزایای اصلی استحکام کششی قوی و مقاومت خوب در برابر نیروهای مکانیکی خارجی است. آنها برای سناریوهایی که نیاز به استحکام کششی دارند، مانند ارتفاعات بالا و نصب عمودی مناسب هستند. این کابل ها برای انتقال نیرو در شبکه های انتقال و توزیع و یا تاسیسات صنعتی قابل استفاده هستند.

ارسال استعلام

توضیحات محصول

گروه Beida بیش از 30 سال تجربه در ارائه کابل SWA MV PVC عایق دار XLPE دارد، ما می توانیم تولید کننده و تامین کننده شما باشیم و خدمات سفارشی را ارائه دهیم.

ساختار محصول

Xlpe Insulated Pvc Sheathed Swa Mv Cable

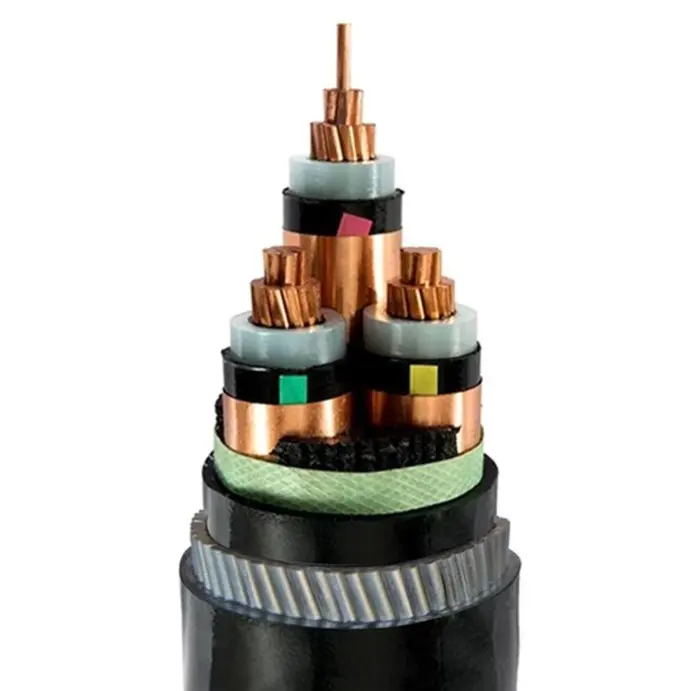

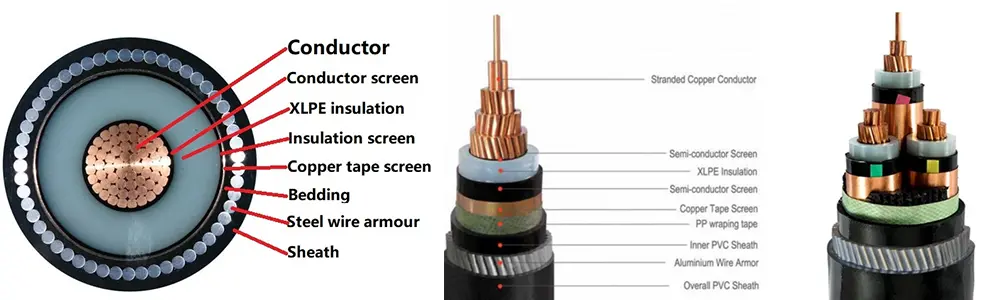

کابل SWA با روکش PVC عایق شده XLPE از یک هادی مسی T1R، عایق XLPE، نوار بسته بندی PVC زره سیم های فولادی و غلاف PVC تشکیل شده است.

رسانا: هادی مسی یا آلومینیومی، پایه گرد یا شکل، کلاس 2 تا IEC 60228

و GB/T 3956-2008.

عایق: عایق پلی اتیلن متقاطع، ضخامت عایق، ویژگی مواد باید طبق استاندارد IEC 60502-2 و GB/T 12706.2، GB/T 12706.3 باشد.

محافظ هادی: محافظ هادی باید از مواد غیر فلزی نیمه هادی اکسترود شده تشکیل شده باشد که باید محکم به عایق چسبانده شود.

محافظ عایق: محافظ عایق باید از ترکیبی از یک لایه نیمه هادی غیر فلزی و یک لایه فلزی تشکیل شده باشد. هر هسته سیم عایق شده باید مستقیماً با یک لایه نیمه رسانای غیر فلزی اکسترود شود که به طور محکم به هسته سیم عایق شده متصل است یا می تواند جدا شود. سپس، یک لایه محافظ فلزی باید روی لایه نیمه هادی غیر فلزی همپوشانی و پیچیده شود و باید با مقررات IEC 60502-2، GB/T 12706.2 و GB/T 12706.3 مطابقت داشته باشد. پوشش های داخلی: پوشش های داخلی باید اکسترود شوند. مواد باید برای دمای کارکرد کابل مناسب و با مواد عایق سازگار باشند.

زره سیم های فولادی: در کابل های چند هسته ای، زره باید بر روی پوشش داخلی مطابق با سیم های فولادی اعمال شود. کابل های تک هسته ای برای استفاده در AC. سیستم ها باید از سیم های فولادی غیر مغناطیسی تشکیل شوند.

غلاف بیرونی: غلاف پی وی سی، ضخامت غلاف، ویژگی مواد باید طبق استاندارد IEC 60502.2 و GB/T 12706 باشد.

کابل ضد شعله: باید از مواد غلاف بیرونی PVC مقاوم در برابر شعله استفاده شود. گریدهای بازدارنده شعله را می توان به سه دسته دسته A، B و C طبقه بندی کرد.

پارامتر عملکرد

ولتاژ نامی: 3.6/6 کیلو ولت تا 18/30 کیلو ولت؛ 26/35 کیلو ولت

ولتاژ تست: ولتاژ تست فرکانس برق باید 3.5U0 باشد و آزمایش باید 5 دقیقه بدون هیچ گونه خرابی طول بکشد.

ولتاژ نامی U0/U	حداکثر ولتاژ Um	ولتاژ تست KV
3.6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

حداکثر دمای کاری هادی: 90 ºC

دمای اتصال کوتاه: +250 ºC

ضخامت عایق:

ولتاژ نامی U0/U	ضخامت عایق:
3.6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

مقایسه بین کابل‌های برق فشار متوسط زره‌دار سیم فولادی (YJV32، CU/XLPE/PVC/SWA/PVC) و زره‌دار فولادی (YJV22، CU/XLPE/PVC/STA/PVC)

پروژه	زره فولادی ظریف	زره نواری فولادی دوتایی (پوشش شکاف)	تفاوت اصلی
خواص مکانیکی هسته	استحکام کششی برجسته، مقاومت فشاری متوسط و انعطاف پذیری خوب	مقاومت فشاری بالا، مقاومت کششی کم و عملکرد خمشی متوسط	کابل های برق زره پوش سیم فولادی دارای استحکام کششی بالایی هستند. کابل های برق زره پوش نوار فولادی دارای مقاومت فشاری عالی هستند
روش تخمگذار	عمودی، افت زیاد، زیر آب، بالای سر، دهانه بزرگ	دفن مستقیم، مجرا، تونل (محیط کششی کم)
تمرکز حفاظت	در برابر آسیب کششی و ضربه مقاوم است و مقاومت خوبی در برابر رطوبت و خوردگی دارد	مقاوم در برابر فشار سنگین، سوراخ شدن توسط اجسام نوک تیز و گاز گرفتن توسط جوندگان	YJV32 برای بارهای دینامیکی مناسب است، در حالی که YJV22 برای بارهای استاتیک مناسب است.
فرآیند و هزینه	فرآیند زره فولادی ظریف پیچیده است، هزینه مواد بالا است و قیمت کلی حتی بالاتر است	تکنولوژی زره نوار فولادی بالغ و نسبتا کم هزینه است	وقتی بودجه محدود است و تقاضای کششی وجود ندارد، YJV22 ترجیح داده می شود
شعاع خم شدن	نسبتا کوچکتر (به دلیل انعطاف پذیری خوب رشته های سیم فولادی)	نسبتا بزرگتر (پیچ بندی نوار فولادی مستعد تاب خوردن است)	YJV32 برای خوابیدن در فضاهای محدود سازگارتر است

پیشنهادات انتخاب:

1. اگر سناریو عمدتاً شامل تحمل فشار (مانند دفن مستقیم، تونل‌های زیرزمینی) باشد و نیروی کششی قابل‌توجهی یا ارتفاع افت زیاد وجود نداشته باشد، زره نواری فولادی (YJV22، CU/XLPE/PVC/STA/PVC) برای مقرون‌به‌صرفه‌تر بودن آن توصیه می‌شود.

2. اگر قرارگیری عمودی، دهانه بزرگ، زیر آب یا ارتفاع افت زیاد درگیر باشد و نیروی کششی محوری باید تحمل شود، زره سیم فولادی (YJV32، CU/XLPE/PVC/SWA/PVC) باید برای اطمینان از ایمنی عملیاتی طولانی مدت ترجیح داده شود.

3. هر دو باید با سطح ولتاژ سیستم ولتاژ متوسط، سطح مقطع هادی و الزامات حفاظتی محیط تخمگذار مطابقت داشته باشند (الزامات ویژه مانند مقاومت در برابر خوردگی و تاخیر در شعله را می توان علاوه بر آن سفارشی کرد).
