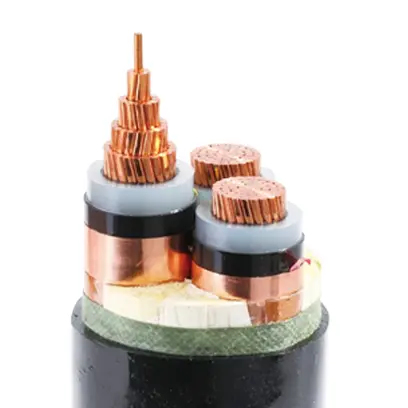

کابل MV غیر زره پوش PVC عایق دار XLPE

از زمان تاسیس خود در سال 1989، گروه Beida به دلیل سال ها انباشت صنعت و فناوری عالی به یک تولید کننده معیار در زمینه کابل های برق در چین تبدیل شده است. به عنوان یک شرکت با قابلیت تحقیق و توسعه عمیق و تجربه صنعتی غنی، کابل‌های MV غیر زره‌دار PVC عایق‌دار XLPE ما به طور گسترده در شبکه‌های برق شهری، شرکت‌های صنعتی و معدنی و ساختمان‌های بلند به دلیل پایداری و کارایی بالا استفاده می‌شوند. با سیستم کنترل کیفیت دقیق و همکاری طولانی مدت با دانشگاه Tsinghua، دانشگاه Nankai و سایر واحدهای معتبر، محصولات ما به شدت توسط بازار شناخته شده اند و راه حل های انتقال برق ایمن و قابل اعتماد را به مشتریان ارائه می دهند.

ارسال استعلام

توضیحات محصول

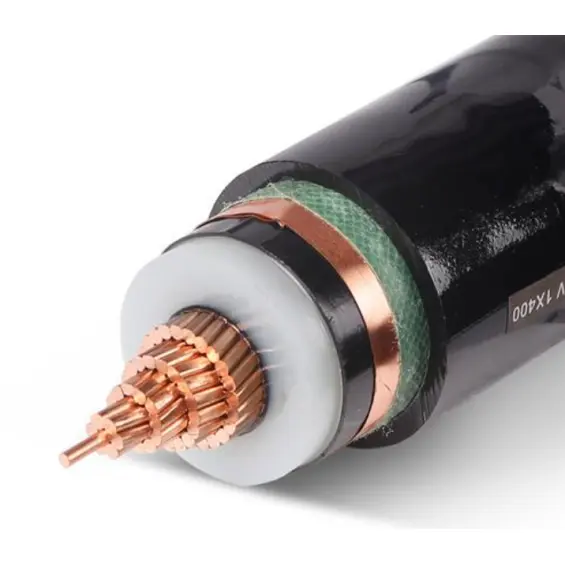

Tianjin Beida یک تولید کننده و تامین کننده کابل MV غیر زره پوش PVC عایق XLPE است. این کابل ها به طور گسترده در سیستم های قدرت استفاده می شوند. این به عنوان "شریان برق" شبکه های برق شهری، شرکت های صنعتی و معدنی و ساختمان های بلند عمل می کند و می تواند برق فشار قوی 10.35 کیلو ولت را از پست ها به پایانه های مختلف برق منتقل کند.

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

انتخاب کابل های فشار متوسط

1. با توجه به سطح ولتاژ انتخاب کنید، سطح کابل معمولی مورد استفاده 3.6/6 کیلو ولت، 6/10 کیلو ولت، 8.7/15 کیلو ولت، 12/20 کیلو ولت، 18/30 کیلو ولت، 26/35 کیلو ولت است.

2. با توجه به توان تجهیزات یا جریان ارسالی انتخاب کنید، جریانی را که تجهیزات نیاز به استفاده از آن دارند با توجه به توان تجهیزات محاسبه کنید و سپس با توجه به جدول ampacity کابل انتخاب کنید. علاوه بر این، لازم است افت ولتاژ کابل را با استفاده از طول کابل محاسبه کرد و افت ولتاژ نمی تواند از 5٪ بیشتر شود.

نوع کابل	ویژگی های ساختاری	سناریوهای کاربردی	صحنه تابو
کابل MV زره پوش عایق PVC با روکش XLPE	بدون زره، سبک وزن و انعطاف پذیر	فضای داخلی، تونل، ترانشه کابل، لوله گذاری	نمی تواند نیروهای مکانیکی زیادی را تحمل کند، نباید مستقیماً در منطقه سنگ دفن شود

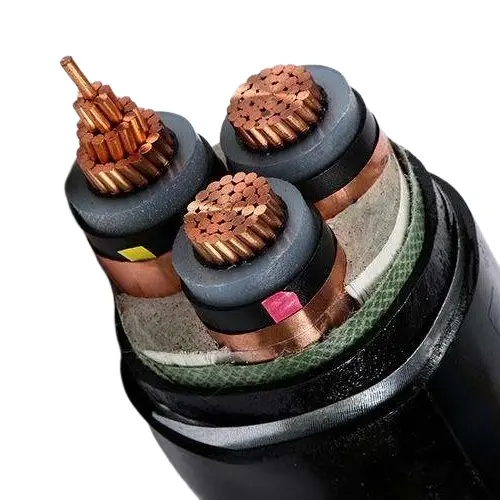

کابل STA MV با روکش PVC با عایق XLPE	زره نوار فولادی	مناطقی با مقاومت فشاری قوی، مدفون مستقیم در زیر زمین و مستعد آسیب مکانیکی	برای تخمگذار عمودی با افت زیاد (به راحتی لغزش می شود) مناسب نیست
کابل SWA MV با روکش PVC با عایق XLPE	زره فولادی ظریف، استحکام کششی بالا	موقعیت‌های افت زیاد (مانند شفت)، معادن، زیر آب	هزینه بالا، به طور کلی بدون این مدل روی زمین گذاشته می شود
LSZH MV CALBES	بدون هالوژن، کم دود، مقاوم در برابر شعله	ساختمان های مرتفع، مترو، بیمارستان ها و مکان های دیگر با الزامات حفاظت در برابر آتش بالا	-

ساختار محصول

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

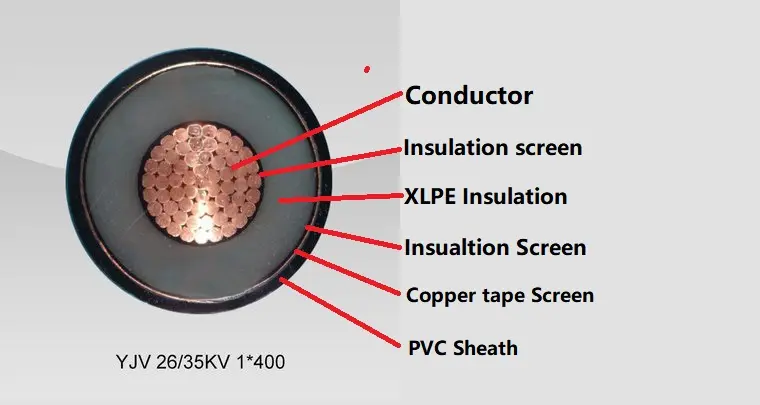

کابل MV غیر زره پوش PVC عایق دار XLPE از یک هادی مسی T1R، عایق XLPE، نوار بسته بندی PVC زره نواری فولادی و غلاف PVC تشکیل شده است.

رسانا: هادی مسی یا آلومینیومی، پایه گرد یا شکل، کلاس 2 تا IEC 60228

و GB/T 3956-2008.

عایق: عایق XLPE، ضخامت عایق، ویژگی مواد باید طبق استاندارد IEC 60502-2 و GB/T 12706.2، GB/T 12706.3 باشد.

سپر رسانا: سپر هادی باید از مواد غیر فلزی نیمه هادی اکسترود شده تشکیل شده باشد و مواد نیمه هادی اکسترود شده باید با عایق به هم چسبیده باشند.

سپر عایق: سپر عایق باید از لایه نیمه هادی غیر فلزی و لایه فلزی تشکیل شده باشد. هر هسته سیم عایق شده باید مستقیماً با لایه نیمه هادی غیر فلزی که محکم با هسته سیم عایق شده یا قابل پوسته شدن ترکیب شده است، اکسترود شود. سپس، لایه محافظ فلزی باید در خارج از لایه نیمه هادی غیر فلزی همپوشانی داشته باشد و الزامات IEC 60502-2، GB/T 12706.2 و GB/T 12706.3 باید برآورده شود.

غلاف بیرونی: غلاف PVC ضخامت غلاف، ویژگی مواد باید طبق استاندارد IEC 60502.2 و GB/T 12706 باشد.

کابل ضد شعله: باید از مواد غلاف بیرونی PVC مقاوم در برابر شعله استفاده شود. گریدهای بازدارنده شعله را می توان به سه دسته دسته A، B و C طبقه بندی کرد.

پارامتر عملکرد

ولتاژ نامی: 3.6/6 کیلو ولت تا 18/30 کیلو ولت. 26/35 کیلو ولت

ولتاژ تست: ولتاژ تست فرکانس برق باید 3.5U0 باشد و آزمایش باید به مدت 5 دقیقه بدون خرابی انجام شود.

ولتاژ نامی U0/U	حداکثر ولتاژ Um	ولتاژ تست KV
3.6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

حداکثر دمای کاری هادی: 90 ºC

دمای اتصال کوتاه: +250 ºC

ضخامت عایق:

ولتاژ نامی U0/U	ضخامت عایق:
3.6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

تست جامع کابل، تضمین کیفیت بدون نگرانی!

در تست معمول، مقاومت DC هادی، ولتاژ AC و تخلیه جزئی کاملاً مطابق با استانداردهای ملی و استانداردهای IEC برای اطمینان از عملکرد عالی است. در آزمایش نمونه برداری، ساختار هادی، اندازه غلاف عایق و ازدیاد طول حرارتی استاندارد است و کیفیت قابل اعتماد است. تست نوع جامع تر است و خواص مکانیکی و فیزیکی غلاف عایق، خواص الکتریکی، و تست های بازدارنده شعله منفرد و بسته بندی را پوشش می دهد، همه مطابق با استانداردهای GB/T و IEC، برای همراهی ایمنی کابل شما!

شرایط نصب محصول:

کابل MV غیر زره پوش PVC عایق شده XLPE، دمای محیط نصب نباید کمتر از 0 درجه باشد.

حداقل شعاع خم شدن کابل در هنگام نصب

پروژه	کابل تک هسته ای		کابل چند هسته ای
پروژه	بدون زره	زره پوش	بدون زره	زره پوش
حداقل شعاع خم شدن کابل در هنگام نصب	20D	15D	15D	12 بعدی
حداقل شعاع خمش کابل ها در نزدیکی جعبه های اتصال و پایانه ها	15D	12 بعدی	12 بعدی	10D
توجه: D قطر خارجی کابل است

اکنون برای انتقال انرژی ایمن تر و کارآمدتر خرید کنید

انتخاب کابل برق غیر زره پوش با روکش پی وی سی پلی اتیلن متقاطع نه تنها تعهدی به کیفیت بالا است، بلکه تضمینی برای عملکرد پایدار طولانی مدت است. دوام، هزینه های نگهداری کم و راندمان انتقال بالا این کابل می تواند صرفه جویی قابل توجهی در هزینه ها برای شرکت ها داشته باشد و کارایی کلی سیستم قدرت را به طور قابل توجهی بهبود بخشد. استفاده طولانی مدت از کابل می تواند هزینه های تعمیر و نگهداری و جایگزینی ناشی از قطع برق را تا حد زیادی کاهش دهد، بنابراین بازده سرمایه گذاری بالاتری را برای شرکت ها فراهم می کند.
