این کابل برق استاندارد BS 5467 به خوبی طراحی شده و کاملاً کاربردی است، هم برای خطوط منبع تغذیه و هم برای خطوط کنترل مناسب است و یک راه حل انتقال برق پایدار و قابل اعتماد برای کاربردهای مختلف صنعتی و عمرانی ارائه می دهد. زره سیم فولادی منحصر به فرد آن یکی از نکات برجسته است. این طراحی نه تنها استحکام مکانیکی کابل را افزایش میدهد و آن را قادر میسازد تا در برابر نیروهای کششی و فشاری مقاومت کند و به طور موثر در برابر آسیبهای فیزیکی خارجی مقاومت کند، بلکه دوام و عمر مفید آن را به میزان قابل توجهی بهبود میبخشد و عملکرد پایدار را حتی در محیطهای سخت حفظ میکند.
کابل برق BS 5467 تیانجین بیدا همچنین دارای سازگاری محیطی عالی است. چه برای سیم کشی داخلی در ساختمان های مرتفع و چه پروژه های پیچیده زیرزمینی، این کابل به راحتی همه را اداره می کند. در داخل ساختمان ها، به طور یکپارچه با سبک های مختلف دکوراسیون ادغام می شود و زیبایی و عملی را ارائه می دهد. در حالی که وقتی در زیر زمین دفن می شود، مقاومت بالای آن در برابر خوردگی و آب تضمین می کند که کابل در طول دفن طولانی مدت تحت تأثیر عوامل محیطی قرار نمی گیرد و انتقال مداوم و پایدار برق را فراهم می کند.

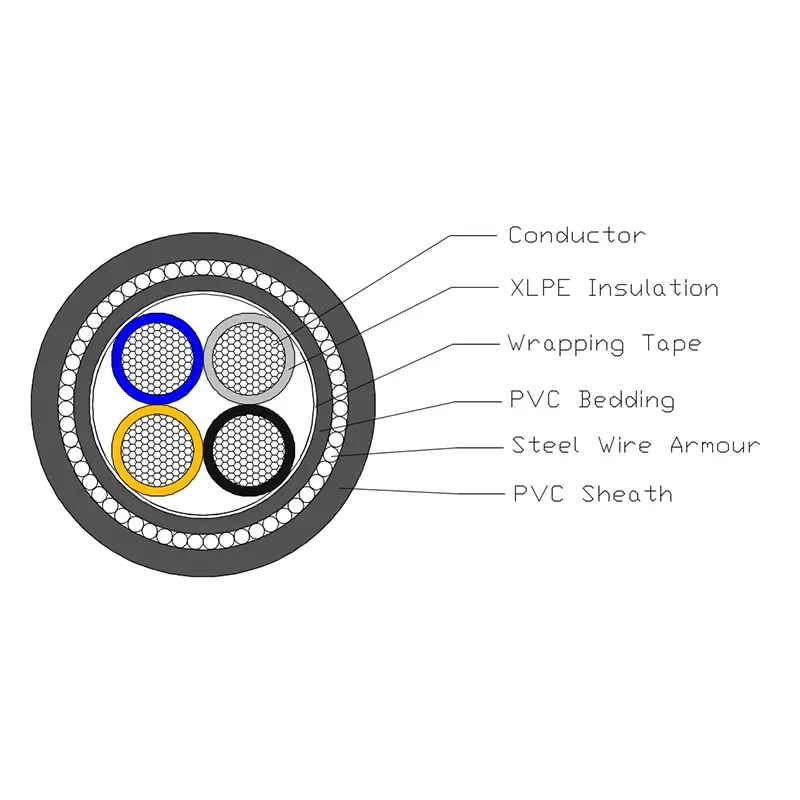

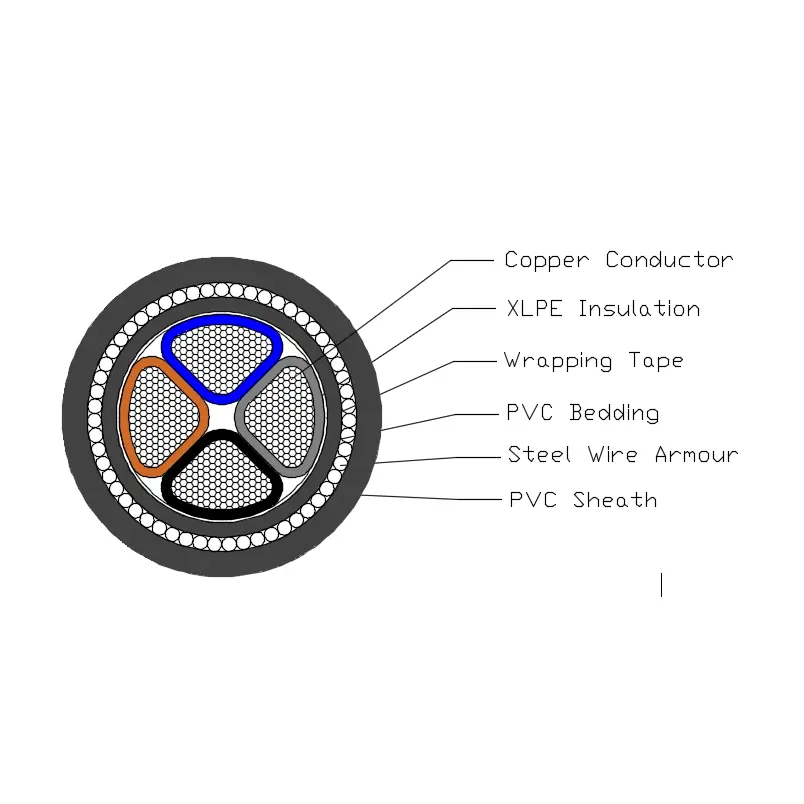

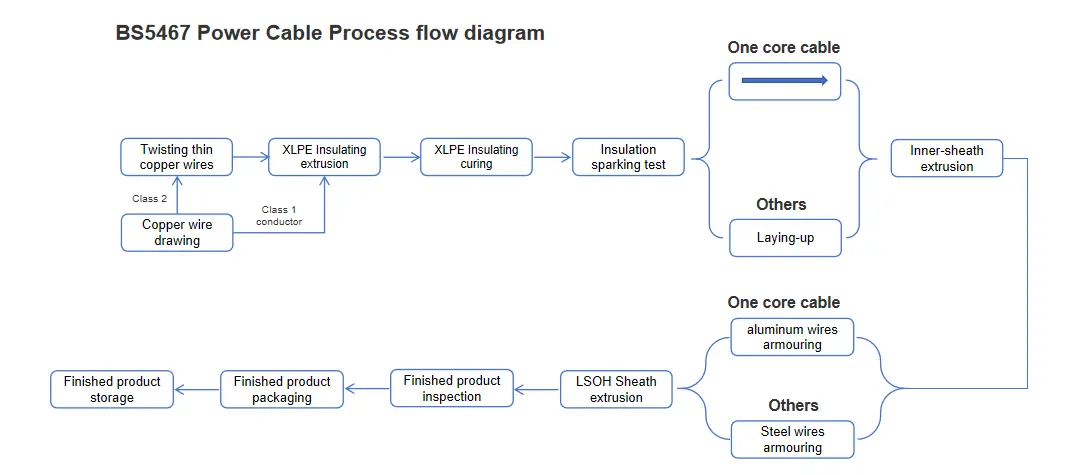

کابل برق SWA با روکش PVC عایقدار XLPE از یک هادی مسی T1R، عایق XLPE، بستر PVC، زرههای فولادی و غلاف PVC تشکیل شده است.
هادی: هادی مسی یا آلومینیومی جامد، دایره ای یا شکل، کلاس 2 تا BS EN 60228.
عایق: XLPE نوع GP8 طبق BS 7655-1.3
رنگ هسته: 1 هسته: بور یا آبی
2 هسته: borwn، آبی
3 هسته: borwn، سیاه و سفید، خاکستری
4 هسته: آبی، زاده، سیاه، خاکستری
5 هسته: سبز/زرد، آبی، برون، سیاه، خاکستری
بالای 5 هسته: هسته های سفید با شماره سیاه
بستر: بستر باید از مواد پلیمری اکسترود شده مطابق با دمای کارکرد کابل باشد.

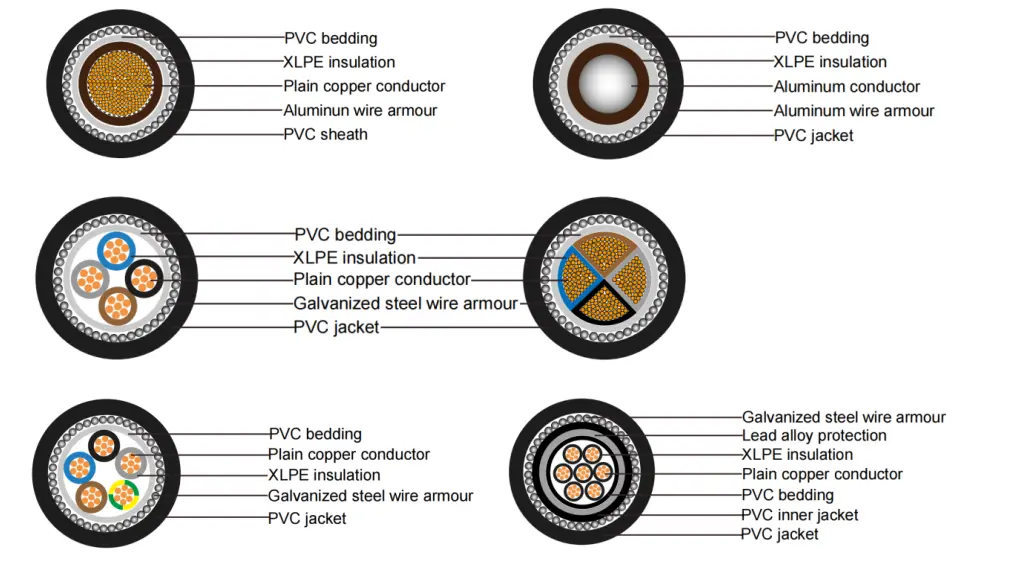

زره سیم های فولادی: کابل تک هسته ای: زره سیم آلومینیومی
کابل چند هسته ای: زره سیم فولادی
غلاف بیرونی: غلاف باید از مواد PVC اکسترود شده مطابق با نوع 9 مشخص شده در BS 7655-4.2 باشد.
کابل برق BS 5467 دارای پارامترهای عملکرد الکتریکی و فیزیکی به وضوح تعریف شده است. ولتاژ نامی آن در دو سطح 600 کیلو ولت و 1000 کیلو ولت تنظیم شده است که نیازهای ولتاژ را در سناریوهای مختلف برآورده می کند. در تست ایمنی الکتریکی، محصول در برابر ولتاژ تست 3.5 کیلو ولت به مدت 5 دقیقه بدون هیچ گونه خرابی مقاومت کرد که به طور کامل قابلیت اطمینان عملکرد عایق الکتریکی آن را نشان می دهد. با توجه به سازگاری دما، این محصول دارای محدوده دمای عملیاتی گسترده ای است و می تواند به طور پایدار در محیط های 0 ℃ تا 90 + ℃ عمل کند. در همین حال، دمای اتصال کوتاه آن می تواند به +250 درجه سانتیگراد برسد و مقاومت عالی در دمای بالا را نشان می دهد. علاوه بر این، این محصول دارای انعطاف پذیری فوق العاده ای با حداقل شعاع خمشی 12 برابر قطر بیرونی آن است که نصب و سیم کشی در محیط های مختلف پیچیده را تسهیل می کند. از نظر مقاومت در برابر شعله، این محصول دارای استاندارد BS EN 60332-1-2 رتبه بندی بازدارنده شعله است و به طور موثر خطر آتش سوزی را کاهش می دهد.
تست های معمول کابل
تست مقاومت هادی DC: تست مقاومت هادی DC را در دمای 20 درجه سانتیگراد انجام دهید. مقدار مقاومت DC هادی اندازه گیری شده باید کاملاً با الزامات مربوط به بخش 2 استاندارد BS EN 60228 مطابقت داشته باشد.
تست ولتاژ کابل برق: ولتاژ 3500 ولت را به مدت 5 دقیقه روی کابل اعمال کنید. در طول این فرآیند، کابل نباید دچار خرابی شود.
آزمون های نمونه گیری
بازرسی ساختار هادی: سازه هادی باید به طور کامل با الزامات فنی مشخص شده در BS EN 60228 مطابقت داشته باشد.
بازرسی ابعادی: ابعاد عایق کابل، پوشش داخلی، زره سیم و غلاف باید همه الزامات خاص جدول 3 BS 5467 را برآورده کنند.
تست سوزاندن تک کابل: نتایج تست سوزاندن تک کابل باید با الزامات BS EN 60332-1-2 مطابقت داشته باشد.
تست نوع
عملکرد عایق: عملکرد عایق کابل باید الزامات مشخص شده در BS 7655-1-3 را برآورده کند.
عملکرد لاینر داخلی: عملکرد لاینر داخلی باید با الزامات مربوطه بند 9.2 BS 5467 مطابقت داشته باشد.
عملکرد غلاف: عملکرد غلاف باید الزامات مشخص شده در BS 7655-4-2 را برآورده کند.
تست سازگاری: نتایج آزمون سازگاری باید با الزامات ضمیمه C BS 5467 مطابقت داشته باشد.
تست انقباض عایق: آزمایش انقباض عایق باید با الزامات بند 18.3 استاندارد BS 5467 مطابقت داشته باشد و روش آزمایش باید مطابق BS EN 60811-502 انجام شود.
تست انقباض غلاف: آزمایش انقباض غلاف باید با الزامات بند 18.6 BS 5467 مطابقت داشته باشد.
تست مقاومت به پارگی غلاف: آزمایش مقاومت به پارگی غلاف باید الزامات ضمیمه D BS 5467 را برآورده کند.
|
حداکثر مقاومت هادی و زره |
||||
|
برای کابل تک هسته ای در 20 ℃ |
||||
|
تایپ کنید |
حداکثر مقاومت در 20 ℃ |
|||
|
سطح مقطع اسمی هادی |
هادی |
زره سیم آلومینیومی |
||
|
مس |
آلومینیوم |
کابل هایی با هادی مسی رشته ای |
کابل ها با هادی آلومینیومی رشته ای |
|
|
میلی متر2 |
Ω／کیلومتر |
Ω／کیلومتر |
Ω／کیلومتر |
Ω／کیلومتر |
|
50 |
0.387 |
0.641 |
1.30 |
1.40 |
|
70 |
0.268 |
0.443 |
0.75 |
0.84 |
|
95 |
0.193 |
0.32 |
0.67 |
0.75 |
|
120 |
0.153 |
0.253 |
0.61 |
0.69 |
|
150 |
0.124 |
0.206 |
0.42 |
0.47 |
|
185 |
0.0991 |
0.164 |
0.38 |
0.42 |
|
240 |
0.0754 |
0.125 |
0.34 |
0.38 |
|
300 |
0.0601 |
0.100 |
0.31 |
0.35 |
|
400 |
0.0470 |
— |
0.22 |
— |
|
500 |
0.0366 |
— |
0.20 |
— |
|
حداکثر مقاومت هادی و زره |
||||||
|
برای کابل از 2 تا 5 هسته در 20 ℃ |
||||||
|
تایپ کنید |
حداکثر مقاومت در 20 ℃ |
|||||
|
سطح مقطع اسمی هادی |
هادی |
زره سیم فولادی |
||||
|
مس |
آلومینیوم |
کابل هایی با هادی مسی رشته ای |
||||
|
2 هسته |
3 هسته |
4 هسته |
5 هسته |
|||
|
میلی متر2 |
Ω／کیلومتر |
Ω／کیلومتر |
Ω／کیلومتر |
Ω／کیلومتر |
Ω／کیلومتر |
Ω／کیلومتر |
|
1.5 |
12.1 |
— |
10.20 |
9.50 |
8.80 |
8.20 |
|
2.5 |
7.41 |
— |
8.80 |
8.20 |
7.70 |
6.80 |
|
4 |
4.61 |
— |
7.90 |
7.50 |
6.80 |
6.20 |
|
6 |
3.08 |
— |
7.00 |
6.70 |
4.30 |
3.90 |
|
10 |
1.83 |
— |
6.00 |
4.00 |
3.70 |
3.40 |
|
16 |
1.15 |
1.91 |
3.70 |
3.50 |
3.10 |
2.20 |
|
25 |
0.727 |
1.20 |
3.70 |
2.50 |
2.30 |
1.80 |
|
35 |
0.524 |
0.868 |
2.60 |
2.30 |
2.00 |
1.60 |
|
50 |
0.387 |
0.641 |
2.30 |
2.00 |
1.80 |
1.10 |
|
70 |
0.268 |
0.443 |
2.00 |
1.80 |
1.20 |
0.94 |
|
95 |
0.193 |
0.32 |
1.40 |
1.30 |
1.10 |
— |
|
120 |
0.153 |
0.253 |
1.30 |
1.20 |
0.76 |
— |
|
150 |
0.124 |
0.206 |
1.20 |
0.78 |
0.68 |
— |
|
185 |
0.0991 |
0.164 |
0.82 |
0.71 |
0.61 |
— |
|
240 |
0.0754 |
0.125 |
0.73 |
0.63 |
0.54 |
— |
|
300 |
0.0601 |
0.100 |
0.67 |
0.58 |
0.49 |
— |
|
400 |
0.0470 |
— |
0.59 |
0.52 |
0.35 |
— |
ظرفیت تحمل جریان بر حسب آمپر (A)
|
کابل برق عایق XLPE با ولتاژ نامی 0.6/1kV |
|||||||||
|
ظرفیت حمل جریان بر حسب آمپر (A) |
|||||||||
|
دمای محیط: در هوا: 40℃، در زمین: 25℃ |
|||||||||
|
دمای هادی: 90 ℃ |
|||||||||
|
ضریب مقاومت حرارتی خاک: 1.0k·m/W |
|||||||||
|
تایپ کنید |
CU/XLPE/PVC، AL/XLPE/PVC، CU/XLPE/PVC/STA/PVC، AL/XLPE/PVC/STA/PVC، CU/XLPE/PVC/AWA/PVC، AL/XLPE/PVC/AWA/PVC |
|
CU/XLPE/PVC، AL/XLPE/PVC، CU/XLPE/PVC/STA/PVC، AL/XLPE/PVC/STA/PVC، CU/XLPE/PVC/SWA/PVC، AL/XLPE/PVC/SWA/PVC |
||||||
|
تعداد هسته |
تک هسته ای |
|
چند هسته ای |
||||||
|
سطح مقطع، میلی متر2 |
در هوا |
در زمین |
|
در هوا |
در زمین |
||||
|
مس |
ال |
مس |
ال |
|
مس |
ال |
مس |
ال |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
نکته: زره کابل های تک هسته ای از مواد غیر مغناطیسی ساخته شده است. |
|||||||||
