کابل برق غیر زره پوش LSZH عایق دار XLPE

کابل‌های برق غیر زره‌دار LSZH عایق‌دار XLPE محصولات با کیفیت بالا هستند که توسط Tianjin Beida ارائه می‌شوند، ما یک تولیدکننده و تامین‌کننده قابل اعتماد هستیم. این سری از کابل ها از عایق XLPE تولید شده از طریق یک فرآیند اتصال متقابل فیزیکی استفاده می کند که نه تنها دارای خواص الکتریکی عالی (مقاومت در برابر دما تا 90 درجه سانتیگراد، با محدودیت دمای عملیاتی بالای 30 درصد بیشتر از کابل های PVC) است، بلکه از طریق اصلاح ساختار مولکولی به یک پیشرفت دوگانه در مقاوم سازی شعله و سازگاری با محیط زیست دست می یابد. غلاف بیرونی آن از یک ماده پلی اولفین بدون هالوژن و با دود کم ساخته شده است که تنها مقدار کمی دود سفید در هنگام احتراق تولید می کند و چگالی دود و عبور نور آن مطابق با بالاترین سطح استاندارد GB/T 17651 است و اطمینان می دهد که دید در صحنه های آتش سوزی در محدوده ایمن باقی می ماند.

در حال حاضر، سری کابل های Beida یک ماتریس محصول کامل را تشکیل داده اند که تمام سطوح ولتاژ از 0.6/1kV تا 26/35kV و تمام سطح مقطع هادی ها از 1.5mm² تا 1000mm² را پوشش می دهد. در این میان، نوع WDZ-YJY برای محیط های داخلی خشک مناسب است، در حالی که نوع WDZ-YJY23 دارای فرمول غلاف بهینه برای محیط های مرطوب است و نوع WDZ-YJY43 با طراحی لایه ضد آب طولی اضافه شده، می تواند نیازهای سناریوهای خاص مانند راهروهای لوله زیرزمینی را برآورده کند.

ساختار محصول

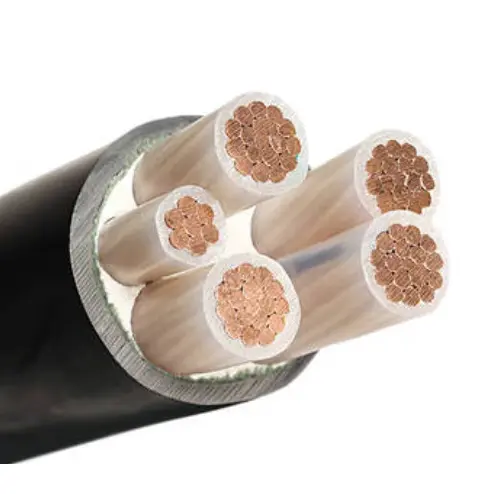

کابل برق غیر زره پوش LSZH عایق دار XLPE از یک هادی مسی T1R، عایق XLPE و غلاف پلی اولفین LSOH تشکیل شده است.

رسانا: هادی مسی یا آلومینیومی، پایه گرد یا شکل، کلاس 2 تا IEC 60228

و GB/T 3956-2008، برای سطح مقطع بیش از 6 میلی متر نیست²، یک دور جامد

ممکن است از هادی کلاس 1 تا IEC 60228 و GB/T 3956-2008 استفاده شود.

عایق: ضخامت عایق، ویژگی مواد باید طبق استاندارد IEC 60502 و GB/T 12706 باشد.

رنگ هسته: 1 هسته: قرمز یا زرد یا سبز یا آبی یا سیاه

2 هسته: قرمز، آبی یا قرمز، مشکی

3 هسته: زرد، سبز، قرمز یا قرمز، زرد، آبی

4 هسته: زرد، سبز، قرمز، آبی یا قرمز، زرد، آبی، مشکی

5 هسته: زرد، سبز، قرمز، آبی، سیاه یا قرمز، زرد، آبی، سیاه، سبز

بالای 5 هسته: هسته های سفید با شماره مشکی یا توافق نامه فنی با مشتری

غلاف بیرونی: ضخامت غلاف، ویژگی مواد باید طبق استاندارد IEC 60502 و GB/T 12706 باشد.

کابل ضد شعله: باید از مواد غلاف بیرونی پلی اولفین LSOH ضد شعله استفاده شود. گریدهای بازدارنده شعله را می توان به سه دسته دسته A، B و C طبقه بندی کرد.

کابل مقاوم در برابر آتش: دو لایه نوار میکا باید در اطراف هادی پیچیده شود.

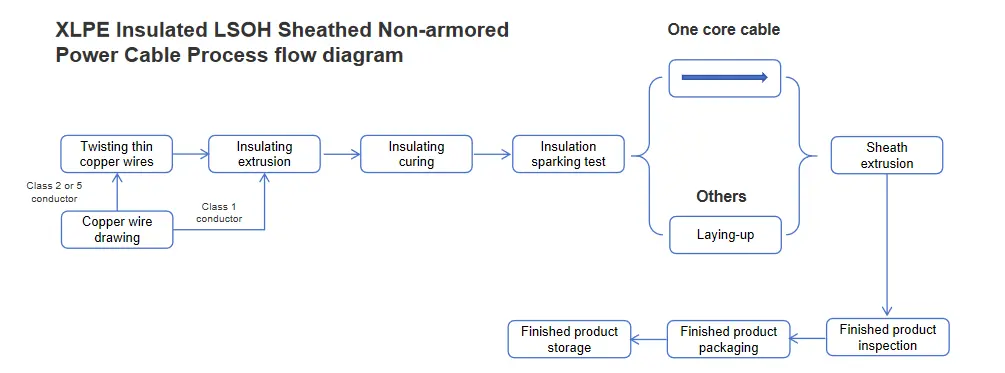

نمودار جریان فرآیند

برنامه کاربردی محصول

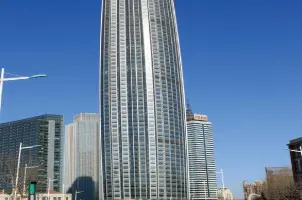

برای مترو، تونل زیرزمینی، مهندسی دفاع هوایی غیرنظامی و سایر ساختمان‌های مهم کارخانه‌های مهندسی بسته، آزمایشگاه‌های کلیدی، مراکز داده، کارخانه‌های شیمیایی، ساختمان‌های مرتفع، بیمارستان‌ها، مراکز خرید، مدارس، سالن‌های ورزشی، سینما، ایستگاه‌های راه‌آهن پرسرعت/اتاق‌های انتظار فرودگاه و سایر مکان‌های شلوغ با الزامات ایمنی و خوردگی بالا.

مقایسه با کابل معمولی روکش PVC

پارامتر عملکرد

این محصول دارای ولتاژ نامی 0.6/1 کیلو ولت است. در طول آزمایش، ولتاژ آزمایشی تا 3.5 کیلو ولت اعمال شد و به مدت 5 دقیقه بدون هیچ گونه خرابی حفظ شد، که عملکرد عایق قابل اعتماد را نشان می دهد. با توجه به مقاومت هادی، در دمای 20 درجه سانتیگراد، مقدار مقاومت هادی آن کاملاً با استانداردهای IEC 60228 یا GB/T 3956 مطابقت دارد و عملکرد الکتریکی پایدار را تضمین می کند.

از نظر سازگاری با دما، این محصول عملکرد بسیار خوبی از خود نشان می دهد و در محدوده دمایی گسترده ای از -5 تا +90 درجه سانتیگراد به طور پایدار عمل می کند. حتی در شرایط اتصال کوتاه، می تواند دمای تا +250 درجه سانتیگراد را بدون آسیب تحمل کند. با توجه به عملکرد خمشی، محصول حداقل شعاع خمشی 15 برابر قطر خارجی و حداقل شعاع خمشی استاتیکی 10 برابر قطر خارجی را مشخص می کند که انعطاف پذیری را در هنگام نصب و استفاده تضمین می کند.

علاوه بر این، کابل برق غیر زره پوش LSZH عایق دار XLPE از استانداردهای بالا در مقاوم سازی در برابر شعله و مقاومت در برابر آتش برخوردار است. ضد شعله آن مطابق با استانداردهای IEC 60332 یا GB/T 19666 است که به طور موثر از گسترش آتش جلوگیری می کند. مقاومت در برابر آتش آن با استانداردهای IEC 60331 یا GB/T 19666 مطابقت دارد و تضمین می کند که عملکرد خاصی را حتی در شرایط شدید مانند آتش سوزی حفظ می کند. به طور همزمان، مقدار pH و رسانایی محصول کاملاً مطابق با استانداردهای IEC 60754 و GB/T 19666-2019 است، عبور نور آن مطابق با استانداردهای IEC 61034 و GB/T 19666-2019 و کل هالوژن هالوژن با انتشار گاز اسیدی 7/5 GBT و همچنین انتشار گازهای هالوژن کل هالوژن 7/5 GB 4EC استانداردهای 19666-2019، به طور جامع ایمنی محصول و سازگاری با محیط زیست را تضمین می کند.

ظرفیت تحمل جریان بر حسب آمپر (A)

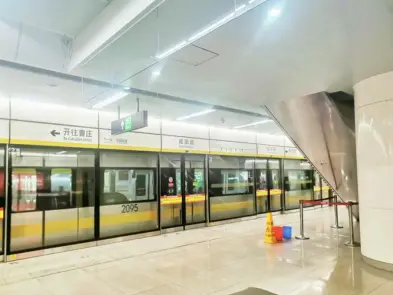

موارد پی در پی

بسته بندی و تحویل

جزئیات بسته بندی:

این با توجه به مقدار و نیاز شما تعیین می شود. قابل مذاکره است.

بندر: بندر تیانجین

تحویل: از طریق دریا، از طریق هوا، توسط اکسپرس.
