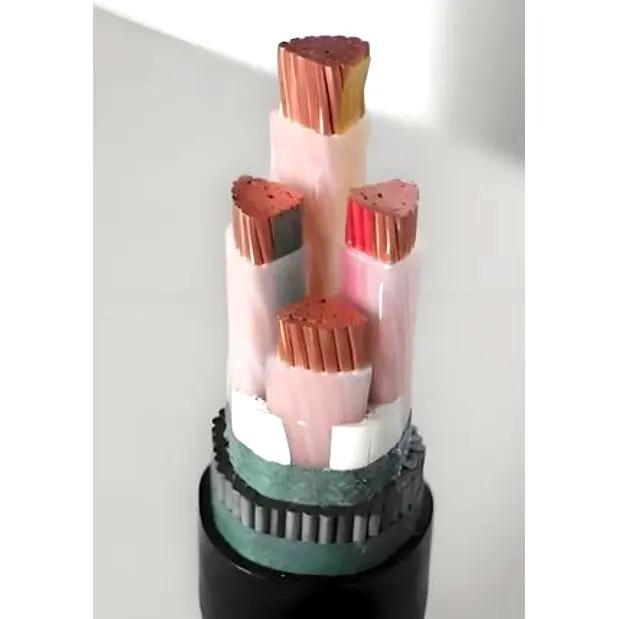

کابل برق SWA با روکش PVC عایق‌دار XLPE از یک هادی مسی T1R، عایق XLPE، نوار بسته‌بندی PVC زره فولادی و غلاف PVC تشکیل شده است.

انواع کابل رایج عبارتند از YJV32، ZC-YJV32، ZB-YJV 32، ZA-YJV 32، ZCN-YJV 32، ZBN-YJV32، ZCN-YJV32، CU/XLPE/PVC/SWA/PVC، CU/WAPVS/

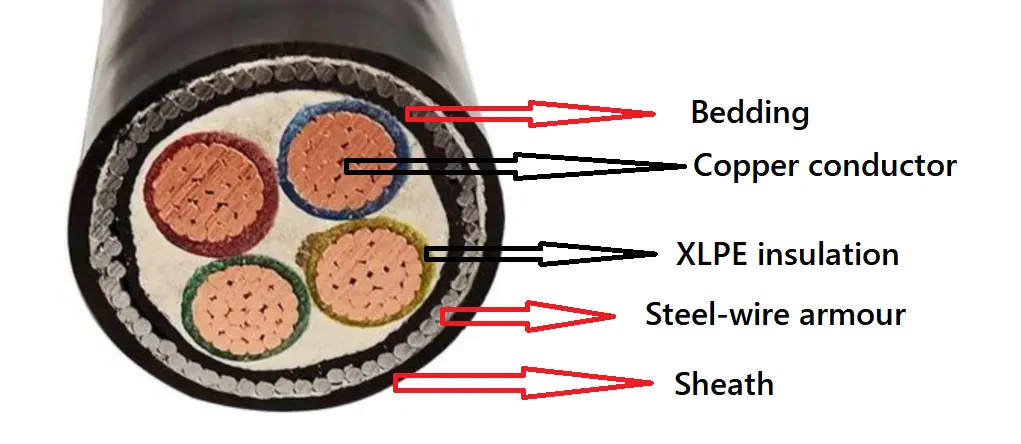

ساختار محصول

کابل برق SWA با روکش PVC عایق‌دار XLPE از یک هادی مسی T1R، عایق XLPE، نوار بسته‌بندی PVC زره فولادی و غلاف PVC تشکیل شده است.

رسانا: هادی مسی یا آلومینیومی، پایه گرد یا شکل، کلاس 2 تا IEC 60228

و GB/T 3956-2008، برای سطح مقطع بیش از 6 میلی متر نیست²، یک دور جامد

ممکن است از هادی کلاس 1 تا IEC 60228 و GB/T 3956-2008 استفاده شود.

عایق: ضخامت عایق، ویژگی مواد باید طبق استاندارد IEC 60502 و GB/T 12706 باشد.

رنگ هسته: 1 هسته: قرمز یا زرد یا سبز یا آبی یا سیاه

2 هسته: قرمز، آبی یا قرمز، مشکی

3 هسته: زرد، سبز، قرمز یا قرمز، زرد، آبی

4 هسته: زرد، سبز، قرمز، آبی یا قرمز، زرد، آبی، مشکی

5 هسته: زرد، سبز، قرمز، آبی، سیاه یا قرمز، زرد، آبی، سیاه، سبز

بالای 5 هسته: هسته های سفید با شماره مشکی یا نوار رنگی متفاوت

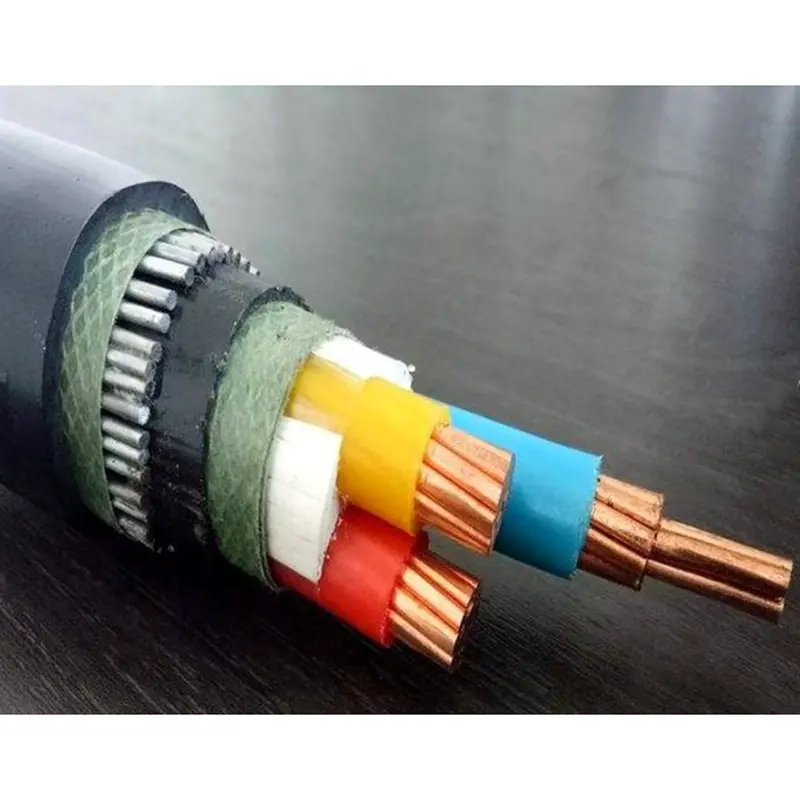

پوشش های داخلی: پوشش های داخلی ممکن است اکسترود شده یا لپ شده باشند. مواد باید برای دمای کارکرد کابل مناسب و با مواد عایق سازگار باشند.

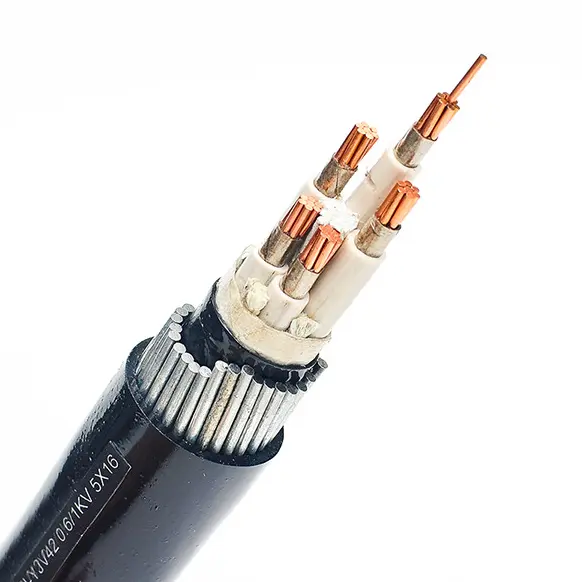

زره سیم های فولادی: در کابل های چند هسته ای، زره باید بر روی پوشش داخلی مطابق با سیم های فولادی اعمال شود. کابل های تک هسته ای برای استفاده در AC. سیستم ها باید از سیم های فولادی غیر مغناطیسی تشکیل شوند.

غلاف بیرونی: ضخامت غلاف، ویژگی مواد باید طبق استاندارد IEC 60502 و GB/T 12706 باشد.

کابل ضد شعله: باید از مواد غلاف بیرونی PVC مقاوم در برابر شعله استفاده شود. گریدهای بازدارنده شعله را می توان به سه دسته دسته A، B و C طبقه بندی کرد.

کابل مقاوم در برابر آتش: دو لایه نوار میکا باید در اطراف هادی پیچیده شود.

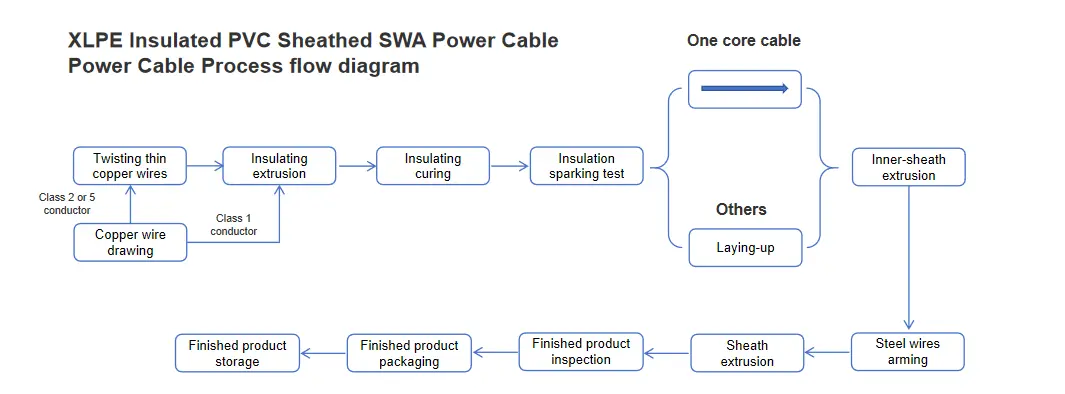

نمودار جریان فرآیند

پارامتر عملکرد

ولتاژ نامی: 0.6/1 کیلو ولت

ولتاژ تست: 3.5 کیلو ولت به مدت 5 دقیقه هیچ خرابی رخ نداد

دمای کار: -5º C تا +90º C

دمای اتصال کوتاه: +250 ºC

حداقل شعاع خمش خمش: 15* OD;

حداقل شعاع خمشی استاتیک: 10* OD;

تست کابل:

1. آزمایش مقاومت DC هادی: مقاومت DC هادی 20 درجه سانتیگراد باید با GB/T 3956-2008، IEC 60228 مطابقت داشته باشد.

2. تست ولتاژ AC: 3.5kV/5min، بدون خرابی.

آزمون نمونه گیری:

1. بازرسی ساختار هادی: باید با الزامات فنی GB/T 3956-2008، IEC 60228 مطابقت داشته باشد.

2. اندازه عایق، آستر، زره نوار فولادی و ساختار غلاف باید با الزامات GB/T 12706.1-2020، IEC 60502.1 مطابقت داشته باشد.

آزمایش افزایش طول حرارتی:

روش های نمونه برداری و آزمایش باید با مفاد GB/T 2951.21-2008، IEC 60811-2-1، فصل 9 مطابقت داشته باشد و نتایج باید با مفاد GB/T 12706.1-2020، IEC 60502.1 مطابقت داشته باشد.

نوع تست:

آزمایش عملکرد مکانیکی و فیزیکی عایق و غلاف باید با الزامات GB/T 12706.1-2020 و IEC 60502.1 مطابقت داشته باشد.

عملکرد الکتریکی باید با GB/T 12706.1-2020، IEC 60502.1 مطابقت داشته باشد.

تست سوزاندن تک کابل باید با GB/T 19666-2019، IEC 60332 مطابقت داشته باشد.

تست بازدارنده شعله کابل با الزامات GB/T 19666-2019، IEC 60332 مطابقت دارد.

تست مقاومت در برابر آتش کابل ها باید با الزامات GB/T 19666-2019 و IEC 60331 مطابقت داشته باشد.
