آشنایی با ساخت کابل BBTRZ

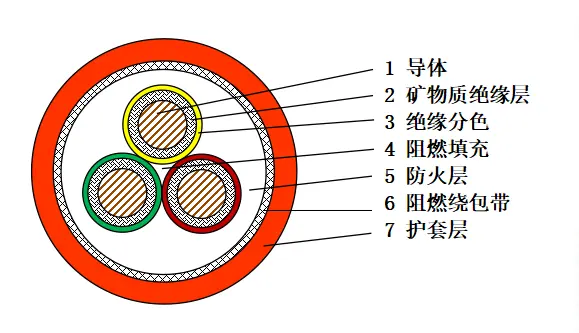

راکابل های مقاوم در برابر آتش انعطاف پذیر BBTRZبا طراحی چند لایه طراحی شده اند که هم ایمنی و هم انعطاف پذیری عملیاتی را در اولویت قرار می دهد. در هسته، هادی های مسی رشته ای، رسانایی الکتریکی عالی را ارائه می کنند و در عین حال خم شدن کابل را حفظ می کنند. اطراف هادی لایه ای از عایق معدنی است که معمولاً از اکسید منیزیم یا ترکیبات مشابه تشکیل شده است که به عنوان مانع اولیه در برابر انتقال حرارت عمل می کند [مرجع: 0]. این لایه معدنی همان چیزی است که کابل را قادر می سازد حتی زمانی که در معرض شعله مستقیم قرار می گیرد به کار خود ادامه دهد.
یک غلاف بیرونی ساخته شده از مواد کم دود و بدون هالوژن (LSZH) محافظت بیشتری در برابر آسیب های مکانیکی و عوامل محیطی ایجاد می کند. این غلاف طوری فرموله شده است که هنگام قرار گرفتن در معرض آتش، حداقل بخارات سمی از خود ساطع می کند و باعث می شودکابل های مقاوم در برابر آتش انعطاف پذیر BBTRZمناسب برای فضاهای بسته مانند تونل ها، ساختمان های مرتفع و سیستم های حمل و نقل زیرزمینی. ترکیبی از عایق معدنی و روکش LSZH منجر به ایجاد کابلی می شود که نه تنها در برابر آتش مقاومت می کند، بلکه به شرایط تخلیه ایمن تر در مواقع اضطراری کمک می کند.
استانداردهای عملکرد و تست مقاومت در برابر آتش
یکی از ویژگی های تعیین کنندهکابل های مقاوم در برابر آتش انعطاف پذیر BBTRZتوانایی آن برای حفظ یکپارچگی مدار تحت تنش حرارتی شدید است. این کابل ها به گونه ای طراحی شده اند که تا دمای 1000 درجه سانتیگراد را برای مدت طولانی تحمل کنند، یک معیار عملکردی که از طریق پروتکل های آزمایش دقیق تأیید شده است [مرجع: 1]. آزمایش‌های استاندارد مقاومت در برابر آتش، مانند آن‌هایی که در IEC 60331 مشخص شده‌اند، کابل را در معرض شعله مستقیم قرار می‌دهند و در عین حال بار الکتریکی مداوم را حفظ می‌کنند. طراحی BBTRZ به طور مداوم این الزامات را برآورده می کند یا از آنها فراتر می رود، و تضمین می کند که سیستم های حیاتی در طول یک رویداد آتش سوزی عملیاتی می شوند.
علاوه بر مقاومت در برابر شعله، این کابل همچنین عملکرد عالی در آزمایش‌های اسپری آب و شوک مکانیکی نشان می‌دهد که شرایط اطفاء حریق در دنیای واقعی را شبیه‌سازی می‌کند. عایق معدنی تحت گرما تحلیل نمی رود یا ذوب نمی شود و از اتصال کوتاهی که اغلب در کابل های پلیمری معمولی رخ می دهد جلوگیری می کند. این قابلیت اطمینان باعث می شودکابل های مقاوم در برابر آتش انعطاف پذیر BBTRZیک راه حل قابل اعتماد برای روشنایی اضطراری، پمپ های آتش نشانی و سیستم های تخلیه در پروژه های زیرساختی در مقیاس بزرگ.
شاخص های کلیدی عملکرد
- تحمل دمای شعله- تا 1000 درجه سانتیگراد به مدت 180 دقیقه
- یکپارچگی مدار- ولتاژ را در شرایط آتش سوزی حفظ می کند
- انتشار دود- سمیت کم، حداقل تاری
- مقاومت در برابر آب- عملکرد پس از فعال سازی آبپاش
مزایای انعطاف پذیری در نصب های محکم
کابل‌های سنتی عایق‌شده با مواد معدنی، در حالی که در برابر آتش مقاوم هستند، اغلب سفت و سخت هستند و در فضاهای محدود به سختی می‌توان آنها را طی کرد. راکابل های مقاوم در برابر آتش انعطاف پذیر BBTRZاین محدودیت را از طریق یک فرآیند رشته‌بندی با دقت طراحی شده برطرف کنید که قابلیت خمش را بدون به خطر انداختن لایه معدنی محافظ حفظ می‌کند. این انعطاف‌پذیری به نصاب‌ها اجازه می‌دهد تا با کمترین تلاش در اطراف موانع، از طریق مجراهای باریک و داخل کابینت‌های تجهیزات حرکت کنند. حداقل شعاع خمش کابل به طور قابل توجهی کوچکتر از کابل های MI معمولی است و نیاز به جعبه های اتصال اضافی یا اتصالات انتقال را کاهش می دهد.
این انعطاف‌پذیری نصب مستقیماً به کاهش زمان‌بندی پروژه و کاهش ضایعات مواد تبدیل می‌شود. در پروژه‌های مقاوم‌سازی، که در آن مسیرهای موجود اغلب محدود می‌شوند، کابل BBTRZ را می‌توان بدون خطر آسیب رساندن به عایق از کانال‌های موجود کشید. غلاف بیرونی نیز در برابر سایش مقاوم است و در حین عملیات کشش محافظت بیشتری ایجاد می کند. گزارش‌های میدانی نشان می‌دهند که زمان نصب را می‌توان تا 30 درصد در مقایسه با کابل‌های MI سفت و سخت کاهش داد، که باعث می‌شود سری BBTRZ به یک انتخاب عملی برای ساخت‌های جدید و کارهای نوسازی تبدیل شود.
تجزیه و تحلیل مقایسه ای با سایر کابل های مقاوم در برابر آتش
برای درک کامل ارزش پیشنهادیکابل های مقاوم در برابر آتش انعطاف پذیر BBTRZ، مقایسه ویژگی های آن با سایر انواع کابل های مقاوم در برابر آتش معمولی مفید است. جدول زیر تمایزات کلیدی را در چندین معیار عملکرد و نصب خلاصه می کند.
| ویژگی | BBTRZ انعطاف پذیر | کابل استاندارد MI | PVC مقاوم در برابر آتش |
|---|---|---|---|
| حداکثر دمای عملیاتی | 1000 درجه سانتی گراد | 1000 درجه سانتی گراد | 250 درجه سانتی گراد |
| انعطاف پذیری (شعاع خمشی) | قطر کابل 6× | قطر کابل 12× | قطر کابل 8× |
| انتشار دود | کم (LSZH) | صفر (معدنی) | بالا (هالوژن) |
| پیچیدگی نصب | کم | بالا | متوسط |
| برنامه های کاربردی معمولی | بلندمرتبه ها، تونل ها، مراکز داده | صنعتی، هسته ای | ساختمان عمومی |
جدول نشان می‌دهد که در حالی که کابل‌های استاندارد MI استقامت دمایی مشابهی را ارائه می‌دهند، نوع BBTRZ انعطاف‌پذیری عالی و پیچیدگی نصب کمتری را ارائه می‌دهد. از سوی دیگر، کابل‌های PVC مقاوم در برابر آتش به دلیل تحمل دمای پایین‌تر و انتشار دود بیشتر محدود می‌شوند. برای پروژه هایی که ایمنی در برابر آتش و کارایی نصب در اولویت هستند، سری BBTRZ راه حل متعادلی را ارائه می دهد که بیشترین نیازها را برآورده می کند.
بهترین روش‌ها و روش‌های نصب
نصب مناسب برای درک کامل مزایای آن ضروری استکابل های مقاوم در برابر آتش انعطاف پذیر BBTRZ. دستورالعمل های زیر توسط کارشناسان صنعت برای اطمینان از عملکرد بهینه و طول عمر توصیه می شود.
- آماده سازی کابل- غلاف بیرونی را به دقت بپوشانید تا از سوراخ شدن عایق معدنی جلوگیری شود. از ابزارهای جداسازی تخصصی طراحی شده برای کابل های MI استفاده کنید.
- شعاع خمشی- حداقل شعاع خمشی 6 برابر قطر کابل را حفظ کنید. از خمیدگی های تیز که می تواند لایه عایق را به خطر بیندازد خودداری کنید.
- فسخ- از کیت های پایان تایید شده استفاده کنید که آب بندی رطوبت و کاهش فشار را فراهم می کند. خاتمه مناسب برای جلوگیری از نفوذ رطوبت، که می تواند عایق معدنی را در طول زمان تخریب کند، حیاتی است.
- پشتیبانی از فاصله- کابل را در فواصل زمانی توصیه شده توسط سازنده، معمولاً هر 1.5 تا 2 متر، محکم کنید تا از افتادگی و استرس مکانیکی جلوگیری کنید.
- تست کردن- پس از نصب، تست های مقاومت عایق و تداوم را برای بررسی یکپارچگی سیستم کابلی انجام دهید. تمام نتایج آزمون را برای مراجعات بعدی مستند کنید.
رعایت این روش ها تضمین می کند که ویژگی های مقاوم در برابر آتش کابل در طول عمر مفید آن به طور کامل حفظ می شود. راکابل های مقاوم در برابر آتش انعطاف پذیر BBTRZبرای دوام طراحی شده اند، اما مانند تمام محصولات مهندسی دقیق، از حمل و نقل دقیق در هنگام نصب بهره می برند.
