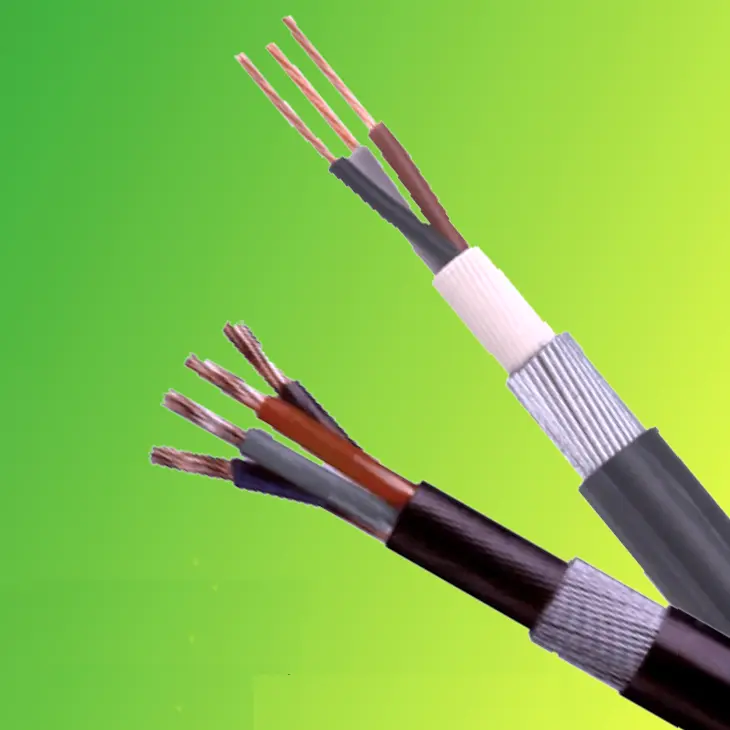

کابل برق BS 6724

برای دریافت قیمت مستقیم کارخانه کابل برق BS 6724 می توانید بیدا را به عنوان تامین کننده خود انتخاب کنید. این نوع کابل مطابق با استانداردهای بریتانیا بوده و می توان از آن برای تغذیه و خطوط کنترل استفاده کرد. کابل توسط یک غلاف بدون هالوژن و کم دود محافظت می شود. در صورت آتش سوزی، این کابل دود بسیار کمی تولید می کند و دود آن غیر سمی است. برای استفاده در مناطق پرجمعیت مناسب است و می تواند در داخل ساختمان ها نصب شود یا مستقیماً در زیر زمین دفن شود.

ارسال استعلام

توضیحات محصول

Beida یک تامین کننده حرفه ای کابل و سیم در چین است. از نظر ساختار محصول، کابل برق BS 6724 ما از عایق پلی اتیلن متقاطع (XLPE) و یک غلاف پلی اولفین بدون هالوژن و دود کم، همراه با یک لایه زره فولادی گالوانیزه استفاده می کند که یک سیستم حفاظتی چند لایه را تشکیل می دهد. غلاف بدون هالوژن و کم دود دارای مزایای ایمنی قابل توجهی است. هنگامی که در معرض آتش قرار می گیرد، نه تنها مقادیر بسیار کمی دود آزاد می کند، که تاثیر دود بر انتقال نور محیط را کاهش می دهد و دید فرار را تضمین می کند، بلکه دود غیر سمی و غیر خورنده تولید می کند که از صدمات ثانویه جلوگیری می کند و نیازهای ایمنی مناطق پرجمعیت را به طور کامل برآورده می کند.

کابل ها در مشخصات مختلفی از تک هسته ای تا 48 هسته ای موجود هستند. هادی ها از مس با کیفیت بالا ساخته شده اند و رسانایی عالی را ارائه می دهند. لایه عایق دارای استحکام عایق بالایی است و برای اطمینان از عملکرد ایمن تحت آزمایش ولتاژ مقاومتی قرار گرفته است. کابل‌های برق تیانجین بیدا BS 5467 چه برای انتقال نیرو در کارخانه‌های صنعتی، سیم‌کشی در ساختمان‌های بلند، یا توزیع برق در خطوط لوله زیرزمینی، راه‌حل‌های قابل اعتمادی را ارائه می‌کنند و یک مانع ایمنی محکم برای انتقال نیرو با کیفیت حرفه‌ای ایجاد می‌کنند.

ساختار محصول

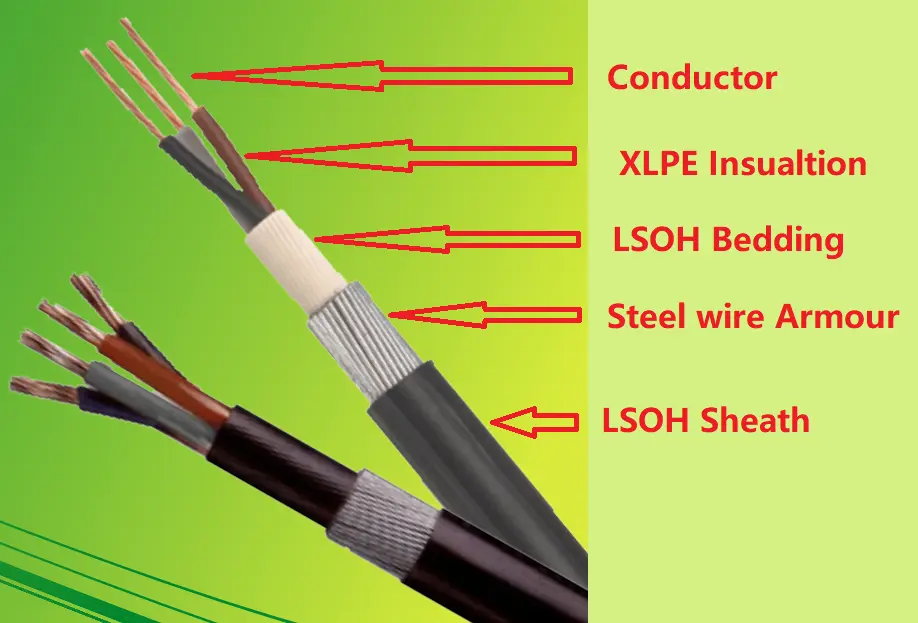

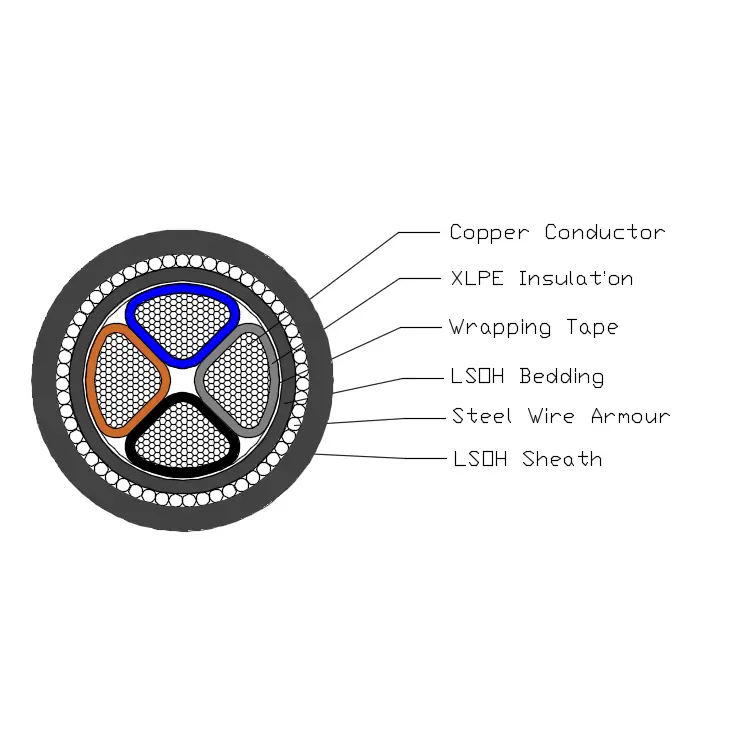

کابل برق BS 6724 از یک هادی مسی T1R، عایق XLPE، بستر PVC، زره فولادی و غلاف LSOH تشکیل شده است.

هادی: هادی مسی یا آلومینیومی جامد، دایره ای یا شکل، کلاس 2 تا BS EN 60228.

عایق: XLPE نوع GP8 طبق BS 7655-1.3

رنگ هسته: 1 هسته: بور یا آبی

2 هسته: borwn، آبی

3 هسته: borwn، سیاه و سفید، خاکستری

4 هسته: آبی، زاده، سیاه، خاکستری

5 هسته: سبز/زرد، آبی، برون، سیاه، خاکستری

بالای 5 هسته: هسته های سفید با شماره سیاه

بستر: بستر باید از مواد پلیمری LSOH اکسترود شده مطابق با دمای کارکرد کابل باشد.

زره سیم های فولادی: کابل تک هسته ای: زره سیم آلومینیومی

کابل چند هسته ای: زره سیم فولادی

غلاف بیرونی: غلاف باید از مواد LSOH اکسترود شده باشد که در BS 7655-6.1 مشخص شده است.

نمودار جریان فرآیند

پارامتر عملکرد

کابل برق BS 6724 دارای ولتاژ نامی 600/1000 کیلو ولت است که به راحتی نیازهای عملیاتی ولتاژ بالا وسایل نقلیه را کاهش می دهد. این یک تست استرس 5 دقیقه ای دقیق با ولتاژ 3.5 کیلو ولت بدون هیچ خرابی را تحمل کرد و عملکرد عایق پایدار و قابل اعتمادی را نشان داد.

این محصول دارای محدوده دمای عملیاتی گسترده ای است، از 0 تا +90 درجه سانتیگراد. حتی در محیط‌های شدید با دمای بالا، می‌تواند تا دمای +250 درجه سانتیگراد را در شرایط اتصال کوتاه تحمل کند و برای کاربردهای مختلف VGA مناسب است.

بسیار انعطاف پذیر است، با حداقل شعاع خمشی 12 برابر قطر بیرونی آن، بدون در نظر گرفتن فضای نصب، امکان سیم کشی انعطاف پذیر و آسان را فراهم می کند. علاوه بر این، سطح انتشار نور آن مطابق با استانداردهای BS EN 60332-1-2 است، عملکرد بدون هالوژن آن توسط IEC 60754 و EN 50267 تایید شده است، و چگالی دود آن مطابق با الزامات IEC 61034 و EN 50268 است که ایمنی و دوستی محیط‌زیست آن را به حداکثر می‌رساند.

اندازه سازه

حداکثر مقاومت هادی و زره
برای کابل تک هسته ای در 20 ℃
تایپ کنید	حداکثر مقاومت در 20 ℃
سطح مقطع اسمی هادی	هادی		زره سیم آلومینیومی
سطح مقطع اسمی هادی	مس	آلومینیوم	کابل هایی با هادی مسی رشته ای	کابل ها با هادی آلومینیومی رشته ای
میلی متر²	Ω／کیلومتر	Ω／کیلومتر	Ω／کیلومتر	Ω／کیلومتر
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

حداکثر مقاومت هادی و زره
برای کابل از 2 تا 5 هسته در 20 ℃
تایپ کنید	حداکثر مقاومت در 20 ℃
سطح مقطع اسمی هادی	هادی		زره سیم فولادی
	مس	آلومینیوم	کابل هایی با هادی مسی رشته ای
	مس	آلومینیوم	2 هسته	3 هسته	4 هسته	5 هسته
میلی متر²	Ω／کیلومتر	Ω／کیلومتر	Ω／کیلومتر	Ω／کیلومتر	Ω／کیلومتر	Ω／کیلومتر
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

ظرفیت تحمل جریان بر حسب آمپر (A)

کابل برق عایق XLPE با ولتاژ نامی 0.6/1kV
ظرفیت حمل جریان بر حسب آمپر (A)
دمای محیط: در هوا: 40℃، در زمین: 25℃
دمای هادی: 90 ℃
ضریب مقاومت حرارتی خاک: 1.0k·m/W
تایپ کنید	CU/XLPE/PVC، AL/XLPE/PVC، CU/XLPE/PVC/STA/PVC، AL/XLPE/PVC/STA/PVC، CU/XLPE/PVC/AWA/PVC، AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC، AL/XLPE/PVC، CU/XLPE/PVC/STA/PVC، AL/XLPE/PVC/STA/PVC، CU/XLPE/PVC/SWA/PVC، AL/XLPE/PVC/SWA/PVC
تعداد هسته	تک هسته ای				چند هسته ای
سطح مقطع، میلی متر²	در هوا		در زمین		در هوا		در زمین
سطح مقطع، میلی متر²	مس	ال	مس	ال	مس	ال	مس	ال
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
نکته: زره کابل های تک هسته ای از مواد غیر مغناطیسی ساخته شده است.
