کابل برق BS 6346

Tianjin Beida یک تولید کننده و تامین کننده کابل برق BS 6346 چین است. از این نوع کابل می توان برای خطوط تغذیه و کنترل در سیستم های فشار ضعیف استفاده کرد. کابل توسط PVC عایق و روکش شده و توسط زره سیم فولادی محافظت می شود. کابل می تواند کشش و فشار را تحمل کند. می توان آن را در داخل ساختمان ها نصب کرد یا مستقیماً در زیر زمین دفن کرد.

ارسال استعلام

توضیحات محصول

به عنوان یک تولید کننده حرفه ای، کابل برق BS 6346 Beida از مواد عایق و غلاف PVC پیشرفته، با طراحی زره فولادی استفاده می کند، که می تواند به طور موثر در برابر تنش و فشار خارجی برای اطمینان از عملکرد پایدار کابل در طولانی مدت مقاومت کند. کابل های برق BS 6346 سطح بالایی از ایمنی و پایداری را ارائه می دهند، چه در داخل ساختمان ها نصب شوند و چه مستقیماً در زیر زمین مدفون شوند. هادی مسی، بالشتک پی وی سی و طراحی زره سیم فولادی کابل را قادر می سازد تا فشار فیزیکی را در محیط های پیچیده تحمل کند، عملکرد عادی سیستم های قدرت را تضمین کند و این مشکل را حل کند که کابل های برق سنتی به راحتی در محیط های سخت آسیب می بینند.

ساختار محصول

Bs 6346 Power Cable

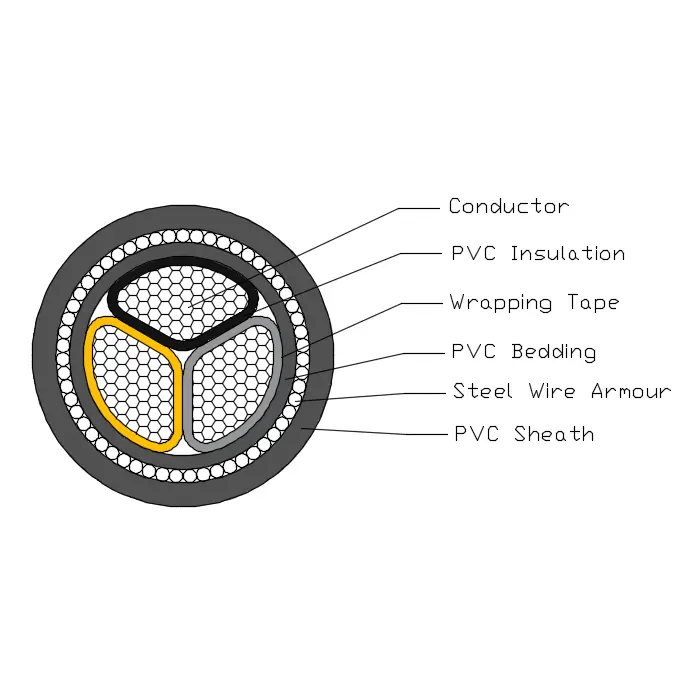

کابل برق BS 6346 از یک هادی مسی T1R، عایق PVC، ملافه PVC، زره فولادی و غلاف PVC تشکیل شده است.

هادی: هادی مسی یا آلومینیومی جامد، دایره ای یا شکل، کلاس 2 تا BS EN 60228.

عایق: PVC نوع GP8 طبق BS 7655-1.3

رنگ هسته: 1 هسته: بور یا آبی

2 هسته: borwn، آبی

3 هسته: borwn، سیاه و سفید، خاکستری

4 هسته: آبی، زاده، سیاه، خاکستری

5 هسته: سبز/زرد، آبی، برون، سیاه، خاکستری

بالای 5 هسته: هسته های سفید با شماره سیاه

بستر: بستر باید از مواد پلیمری LSOH اکسترود شده مطابق با دمای کارکرد کابل باشد.

زره سیم های فولادی: کابل تک هسته ای: زره سیم آلومینیومی

کابل چند هسته ای: زره سیم فولادی

غلاف بیرونی: غلاف باید از مواد PVC نوع TM1 اکسترود شده باشد که در BS 7655 مشخص شده است.

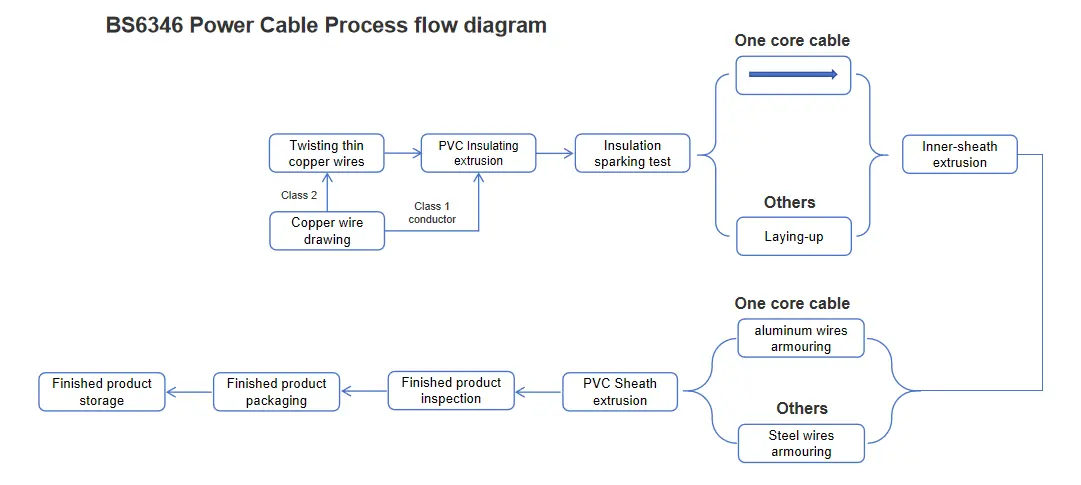

نمودار جریان فرآیند

Bs 6346 Power Cable

پارامتر عملکرد

ولتاژ نامی: 600/1000 کیلو ولت

ولتاژ تست: 3.5 کیلو ولت به مدت 5 دقیقه هیچ خرابی رخ نداد

دمای کار: 0ºC تا +60ºC

دمای اتصال کوتاه: +160 ºC

حداقل شعاع خمش: 12* OD;

ضد شعله: BS EN 60332-1-2

تجهیزات تولید و بازرسی

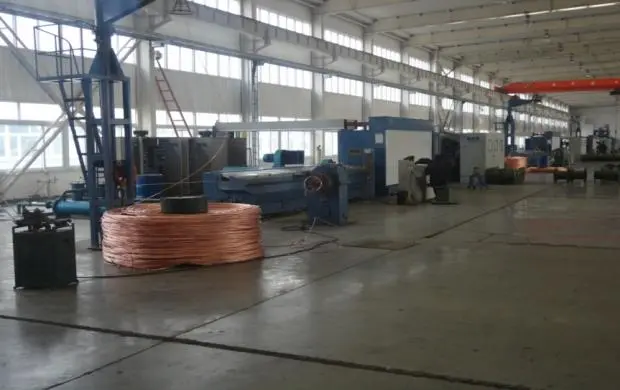

ماشین نقاشی

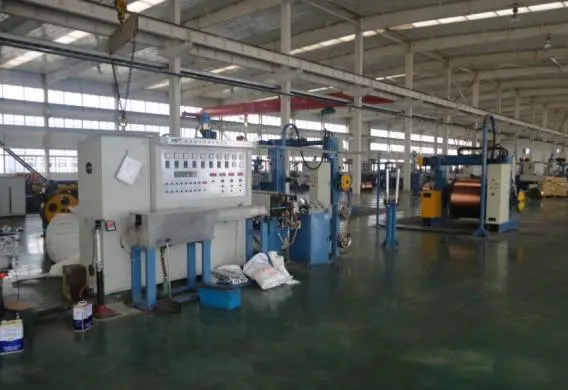

اکسترودر عایق

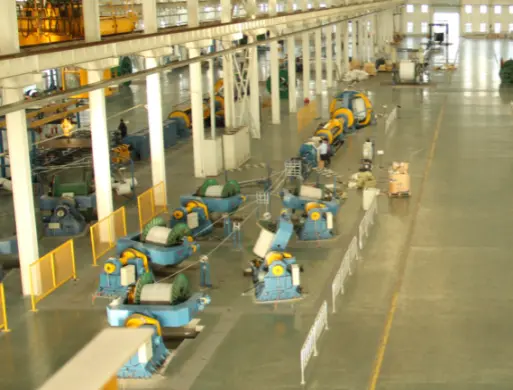

کابل ساز

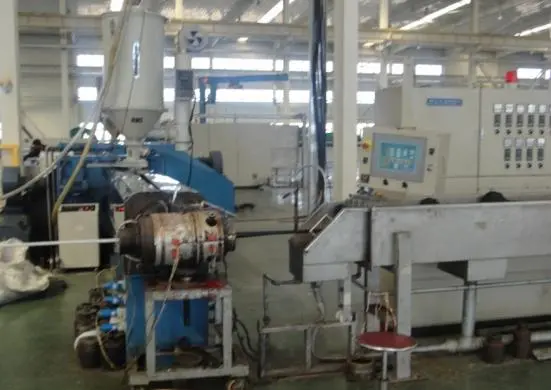

اکسترودر غلاف

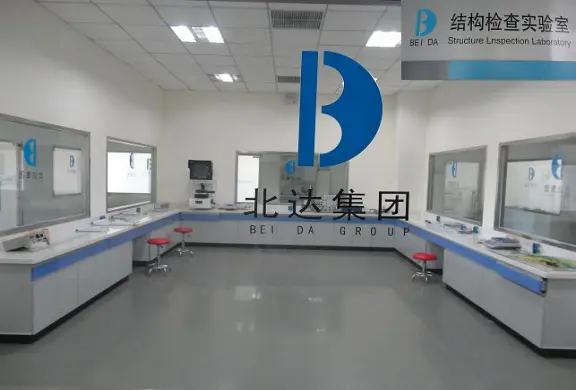

آزمایشگاه عملکرد سازه و الکتریکی

محفظه پیری حرارتی

ظرفیت تحمل جریان بر حسب آمپر (A)

ولتاژ نامی 0.6/1 کیلو ولت کابل برق عایق پی وی سی ظرفیت حمل جریان در آمپر (A) دمای محیط: در هوا: 40 درجه سانتیگراد، در زمین: 25 درجه سانتیگراد دمای هادی: 70 درجه سانتیگراد ضریب مقاومت حرارتی خاک: 1.0k·m/W
ولتاژ نامی 0.6/1 کیلو ولت کابل برق عایق پی وی سی ظرفیت حمل جریان در آمپر (A) دمای محیط: در هوا: 40 درجه سانتیگراد، در زمین: 25 درجه سانتیگراد دمای هادی: 70 درجه سانتیگراد ضریب مقاومت حرارتی خاک: 1.0k·m/W
تایپ کنید	CU/PVC/PVC، AL/PVC/PVC، CU/PVC/PVC/STA/PVC، AL/PVC/PVC/STA/PVC، CU/PVC/PVC/AWA/PVC، AL/PVC/PVC/AWA/PVC				CU/PVC/PVC، AL/PVC/PVC، CU/PVC/PVC/STA/PVC، AL/PVC/PVC/STA/PVC، CU/PVC/PVC/SWA/PVC، AL/PVC/PVC/SWA/PVC
تعداد هسته	تک هسته ای				چند هسته ای
سطح مقطع، میلی متر²	در هوا		در زمین		در هوا		در زمین
سطح مقطع، میلی متر²	مس	ال	مس	ال	مس	ال	مس	ال
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
نکته: زره کابل های تک هسته ای از مواد غیر مغناطیسی ساخته شده است.
