کابل مسی راه راه ضد حریق RTTZ
  • کابل مسی راه راه ضد حریق RTTZکابل مسی راه راه ضد حریق RTTZ

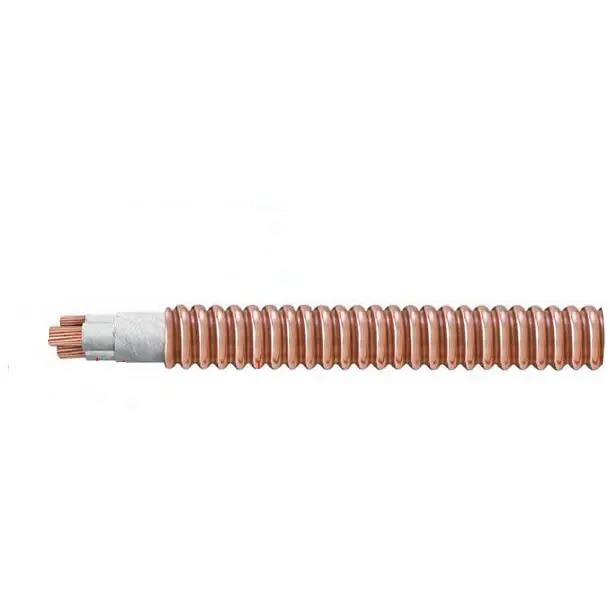

کابل مسی راه راه ضد حریق RTTZ

Tianjin Beida یک تامین کننده و کارخانه کابل مسی راه راه مقاوم در برابر آتش RTTZ در چین است. کابل ها از هادی های رشته ای مسی، عایق نوار مصنوعی میکا و روکش نوار مسی راه راه تشکیل شده اند. این کابل ها به طور کامل از مواد معدنی و با دمای کار مداوم 90 درجه سانتی گراد تشکیل شده اند. آنها می توانند منبع تغذیه را به مدت 3 ساعت در شرایط شعله از 950 درجه سانتیگراد تا 1000 درجه سانتیگراد، بدون اینکه دچار اتصال کوتاه یا قطع شوند، حفظ کنند. در صورت آتش سوزی، این کابل ها تقریباً هیچ دود یا گاز سمی تولید نمی کنند. در صورت نیاز به حفاظت اضافی، می توان یک غلاف بدون هالوژن، کم دود و غیر فلزی را روی غلاف مسی اعمال کرد تا خواص مکانیکی و مقاوم در برابر رطوبت کابل را افزایش دهد.

Tianjin Beida را به عنوان سازنده و تامین کننده خود انتخاب کنید، محلول کابل مسی راه راه مقاوم در برابر آتش RTTZ قابل اعتماد را انتخاب کنید. ما می توانیم قیمت های مستقیم کارخانه را ارائه دهیم.

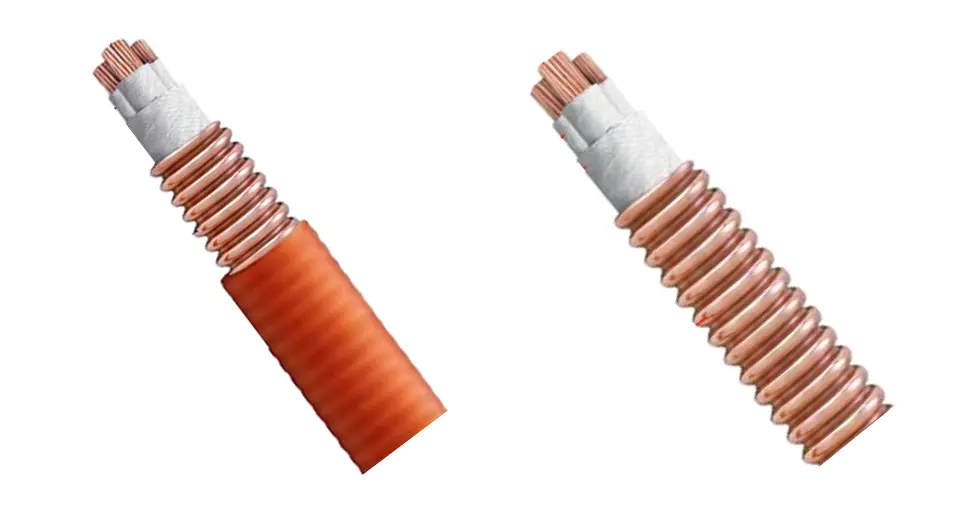

Rttz Fire Retardant Corrugated Copper Cable

دامنه کاربرد:

مدل کابل

سناریوهای قابل اجرا

سناریوهای کاربردی

RTTZ

ولتاژ نامی 0.6/1 کیلو ولت و کمتر، مناسب برای انتقال و توزیع برق در مکان هایی با نیازهای حفاظت در برابر آتش بالا، به ویژه برای اطفاء حریق و خطوط برق اضطراری

ساختمان‌های بلند، بیمارستان‌ها، متروها، تونل‌ها، مراکز داده، مراکز خرید، سالن‌های نمایشگاه، گاراژها، مکان‌های تفریحی، صنایع شیمیایی، متالورژی و سایر مکان‌های با دمای بالا/قابل اشتعال و انفجار

WD-RTTYZ

مشابه RTTZ، همچنین برای فضاهای بسته پرسنل نیاز به رعایت الزامات کم دود، بدون هالوژن و ضد شعله دارد.

مناطق با الزامات سخت برای سمیت دود و عبور نور، مانند مترو، نیروگاه های هسته ای، مدارس، بیمارستان ها، کارخانه های مواد غذایی، ساختمان های مسکونی بلندمرتبه، و مجتمع های بزرگ.


ساختار محصول

ساخت کابل و الزامات فنی

هادی: نوع اول یا دوم هادی مسی آنیل شده را بپذیرید.

لایه عایق معدنی: از پیچیدن نوار میکای مقاوم در برابر آتش یا سایر نوارهای عایق معدنی با عملکرد مشابه ساخته می شود.

مونتاژ کابل و لایه محافظ: هسته های کابل به طور محکم با موادی پر شده اند که دارای خاصیت ضد شعله و ضد حریق هستند و لایه محافظ از چسب مقاوم در برابر شعله و مقاوم در برابر آتش تشکیل شده است.

غلاف فلزی مسی: با استفاده از فناوری جوش آرگون با نوار مسی و موجدار تولید می شود.

لایه غلاف: از مواد روکش پلی الفین بدون هالوژن، کم دود و مقاوم در برابر شعله ساخته شده است. به طور کلی، نارنجی یا نارنگی است، اما مشکی را می توان با توجه به نیاز انتخاب کرد.

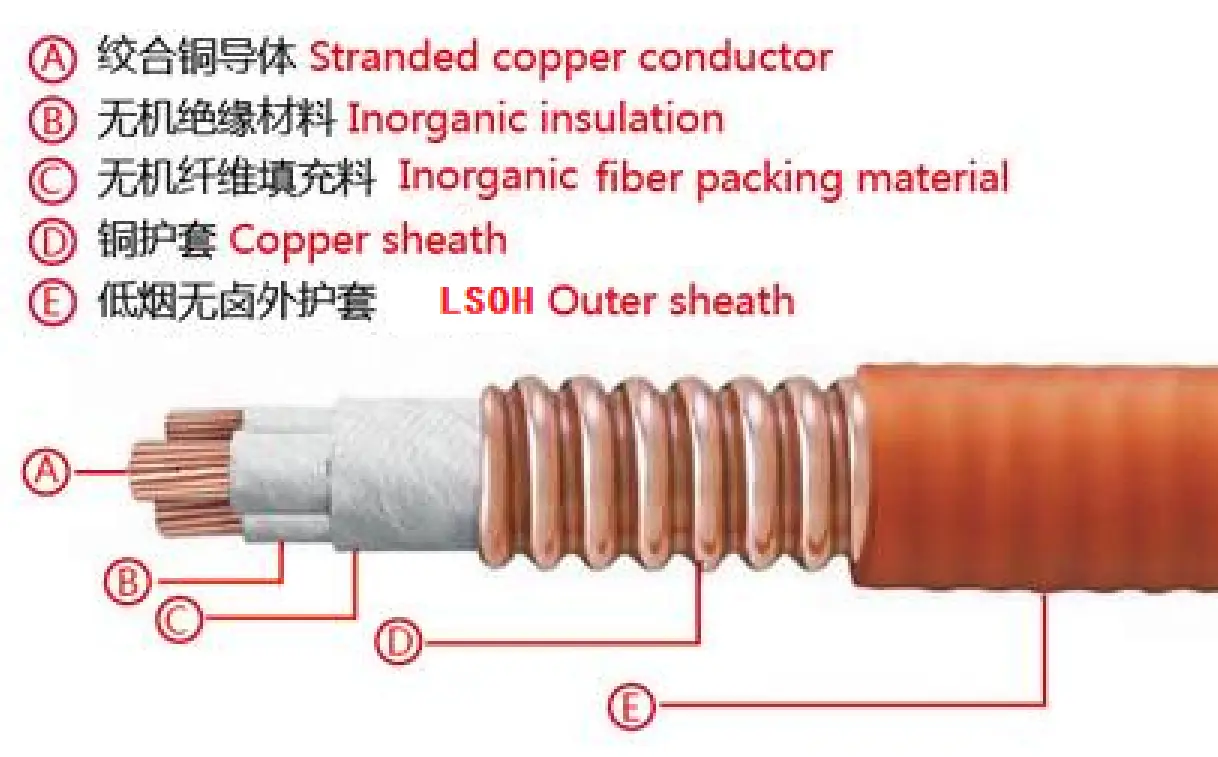

نمودار ساختاری

Rttz Fire Retardant Corrugated Copper CableRttz Fire Retardant Corrugated Copper Cable

پارامتر عملکرد

ولتاژ نامی کابل مسی موجدار ضد حریق RTTZ 0.6/1kV است. ولتاژ تست روی 3.5 کیلو ولت تنظیم شده است و ولتاژ به مدت 5 دقیقه به طور مداوم اعمال می شود بدون اینکه در این مدت هیچ خرابی رخ دهد. حداکثر دمای مجاز کارکرد طولانی مدت هادی کابل 90 درجه سانتیگراد است.

هنگام گذاشتن کابل ها، دمای محیط نباید کمتر از 0 درجه سانتیگراد باشد. حداقل شعاع خمش 12 برابر قطر خارجی کابل است. لایه عایق معدنی با استفاده از چندین لایه نوار میکای مقاوم در برابر آتش با دقت ساخته شده است.

در دمای 20 درجه سانتیگراد، مقاومت هادی باید کاملاً با استانداردهای مشخص شده برای هادی های مسی آنیل شده نوع 1 یا نوع 2 در GB/T 3956 و IEC 60228 مطابقت داشته باشد. در دمای محیط، مقاومت عایق کابل نباید کمتر از 100 MΩ·km باشد.

از نظر تست مقاومت در برابر آتش، به طور کامل الزامات استاندارد GB/T 34926 را برآورده می کند. روش تست خاص به شرح زیر است:

ابتدا تست های C، W، Z را مطابق با استاندارد BS 6387 انجام دهید.

ثانیاً، آزمایش باید مطابق با مفاد BS 8491 انجام شود.

سوم، آزمایش مقاومت در برابر آتش را مطابق با GB/T 19216.21، با دمای کنترل شده در 950 ~ 1000 درجه سانتیگراد، مدت زمان قرار گرفتن در معرض آتش 180 دقیقه و دوره خنک کننده 15 دقیقه انجام دهید. در طول این مدت، کابل نباید دارای مدارهای کوتاه یا مدار باز باشد.


روش ارائه محصول

کد محصول

کابل روکش مسی موجدار عایق بندی شده با نوار میکا ………R

غلاف بیرونی پلی الفین……………Y

هادی مسی ...................... ت

بدون هالوژن و کم دود …………………WD (اختیاری)

غلاف مسی ...................... T

گریدهای ضد شعله A/B/C... ZA/B/C

نوار میکا ..................................................................................... Z

ولتاژ نامی……………………۰.۶/۱


مشخصات کابل

تعداد هسته

1

2

3

4

5

3+1، 3+2

4+1

سطح مقطع میلی متر2

25 تا 630

1.5 تا 300

1.5 تا 240

1.5 تا 185

1.5 تا 150

4 تا 185

4 تا 150


اقدامات احتیاطی برای کابل ها

نصب و راه اندازی

روش تخمگذار: می توان آن را در تونل ها، ترانشه های کابل، سینی ها، فرورفتگی ها و شفت ها گذاشت که هم از تخمگذار آشکار و هم پنهان پشتیبانی می کند. برای کابل های تک هسته ای، استفاده از مواد رسانای مغناطیسی (مانند سیم آهنی) برای تثبیت برای جلوگیری از اتلاف جریان گردابی ممنوع است.

خمش و دهانه: شعاع خمش را با توجه به مشخصات سازنده کنترل کنید. مرجع دهانه آویز افقی: برای قطرهای بیرونی ≤20 میلی متر، دهانه 400 میلی متر است. برای کسانی که بیش از 20 میلی متر هستند، دهانه 800 میلی متر است. برای دهانه پشتیبانی عمودی: برای قطرهای خارجی ≤20 میلی متر، دهانه 1500 میلی متر است. برای کسانی که بیش از 20 میلی متر هستند، دهانه 1000 میلی متر است.

باز کردن و تثبیت: کابل را مطابق جهت مشخص شده روی حلقه کابل باز کنید تا از پیچ خوردن جلوگیری شود. به الزامات بالا برای دهانه ثابت در سینی کابل مراجعه کنید.

ترمینال و کانکتور

ساخت ترمینال: تقریباً 300 میلی متر عایق را از هادی انتهایی جدا کنید، دماغه سیم را پر کنید و از یک مگاهم متر برای آزمایش مقاومت عایق بین غلاف مسی و هادی و همچنین بین هادی ها استفاده کنید. پس از اطمینان از اینکه مقاومت عایق رضایت بخش است، یک آستین گرما انقباض پذیر برای آب بندی اعمال کنید.

کانکتورهای میانی: ترجیحاً از کانکتورهای تمام شده با درجه مقاومت در برابر آتش مطابق با بدنه کابل استفاده شود. هنگام نصب در محل، لازم است از آب بندی و عایق کاری برای کاهش نقاط خطا اطمینان حاصل شود.

بهره برداری و نگهداری

کنترل دما: در طول عملیات معمولی، دمای هادی نباید از 90 ℃ تجاوز کند. هنگامی که هادی قابل لمس نیست و با مواد قابل اشتعال در تماس نیست، دمای غلاف را می توان تا 105 درجه سانتیگراد افزایش داد.

تست عایق: برای اطمینان از عدم رطوبت یا آسیب، به طور مرتب از یک میگر برای آزمایش مقاومت عایق استفاده کنید. برای اطمینان از ایمنی، غلاف مسی باید به طور قابل اعتمادی زمین شود.

پیشگیری و محافظت از ضایعات: از خراشیدن غلاف با اجسام تیز خودداری کنید و هنگام عبور از دیوارها/صفحات کف، آستین های محافظ اضافه کنید تا از آسیب مکانیکی جلوگیری شود.


بسته بندی و تحویل

جزئیات بسته بندی:

این با توجه به مقدار و نیاز شما تعیین می شود. قابل مذاکره است.

بندر: بندر تیانجین

تحویل: از طریق دریا، از طریق هوا، توسط اکسپرس.

Rttz Fire Retardant Corrugated Copper Cable
