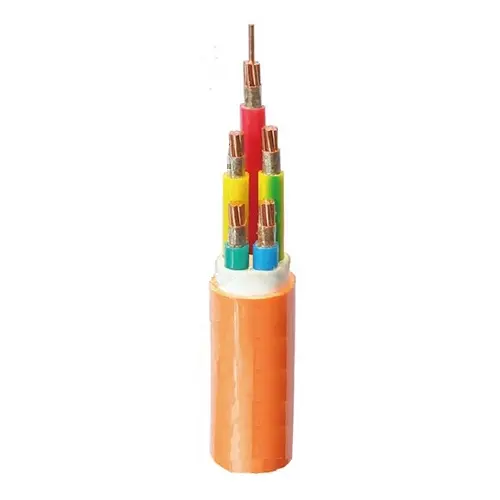

کابل های مقاوم در برابر آتش انعطاف پذیر BBTRZ به عنوان خط تغذیه اصلی از پست (یا اتاق توزیع اصلی) به سیستم حفاظت در برابر آتش یا در مکان های خاص و کلاس I استفاده می شود. آنها باید به عنوان کابل های مقاوم در برابر آتش کلاس A یا به عنوان جایگزینی برای استفاده طولانی مدت از کابل های ضد شعله کم دود و بدون هالوژن در دمای 90 درجه سانتیگراد استفاده شوند. این کابل ها در برنامه های نصب ثابت استفاده می شوند.

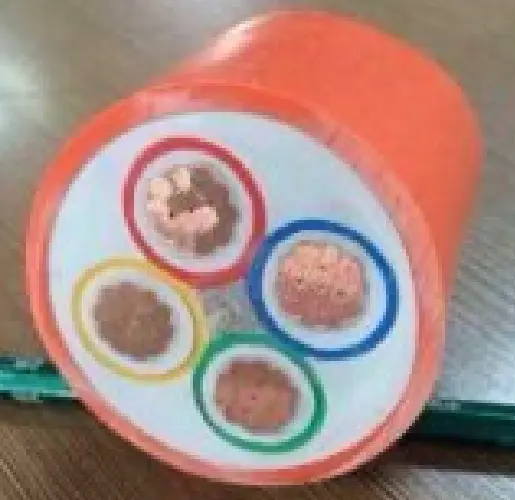

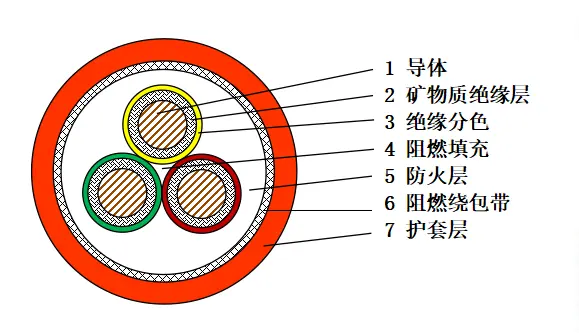

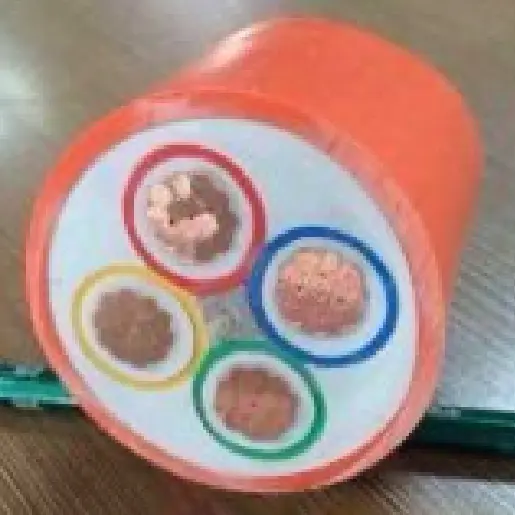

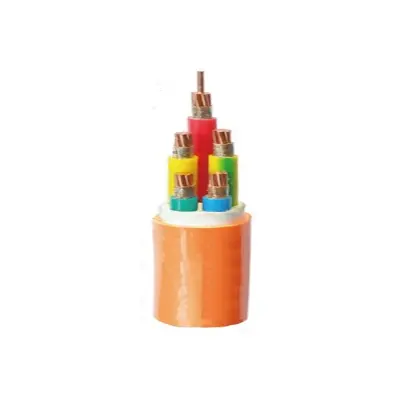

طراحی ساختار کابل دقیق و حرفه ای است. بخش هادی از نوع اول یا دوم هادی مسی آنیل شده استفاده می کند که دارای رسانایی و انعطاف پذیری عالی است و نیازهای انتقال نیرو در سناریوهای مختلف را برآورده می کند.
لایه عایق معدنی از نوار میکای مقاوم در برابر آتش پیچیده شده استفاده می کند که به دلیل خواص مواد منحصر به فرد خود می تواند به طور موثری از گسترش آتش در مواجهه با دماهای بالا یا شعله های آتش جلوگیری کند و محافظت قابل اعتماد در برابر آتش را برای کابل ایجاد کند.
لایه عایق رنگی از مواد عایق پلی اتیلن متقاطع با روش های مختلف کدگذاری رنگ استفاده می کند. می توان رنگ عایق اضافه کرد یا از نوارهای رنگی، نخ های رنگی و غیره استفاده کرد که شناسایی سریع و دقیق مدارها را در حین نصب و نگهداری کابل تسهیل می کند.
در فرآیند پر کردن کابل، از مواد پرکننده مقاوم در برابر شعله در مرکز برای سرکوب انتشار شعله استفاده می شود. در همین حال، از نوار بسته بندی می توان برای بستن مواد پرکننده برای اطمینان از پر شدن محکم و ثبات ساختاری استفاده کرد.
لایه مقاوم در برابر آتش از مواد معدنی و نوارهای بسته بندی تشکیل شده است. ابتدا یک لایه از مواد معدنی که دارای مزایایی مانند مقاومت در برابر آتش، استقامت در برابر آتش، مقاومت در برابر دمای بالا و عایق حرارتی است، بر روی هسته کابلی اکسترود می شود تا یک مانع آتش ایجاد شود. لایه بیرونی توسط یک نوار ضد اشتعال که دور آن پیچیده شده است محافظت می شود تا اثر مقاوم در برابر آتش را افزایش دهد و از عملکرد ایمن کابل در محیط های شدید اطمینان حاصل کند.
این غلاف از مواد روکش پلی اولفین بدون هالوژن، دود کم و مقاوم در برابر شعله ساخته شده است که خواص ضد شعله عالی را نشان می دهد و در هنگام احتراق دود مضر تولید نمی کند و در نتیجه آسیب به پرسنل و محیط زیست را کاهش می دهد. غلاف معمولاً به رنگ نارنجی یا نارنگی است که چشم نواز است و به راحتی قابل تشخیص است. همچنین در صورت درخواست میتوان آن را سیاه رنگ کرد تا نیازهای سناریوهای مختلف استفاده را برآورده کند.
ولتاژ نامی این کابل های مقاوم در برابر آتش انعطاف پذیر BBTRZ 0.6/1kV است. در مرحله آزمایش، ولتاژ آزمایشی 3.5 کیلوولت به مدت 5 دقیقه اعمال شد و هیچ خرابی رخ نداد. حد مجاز دمای کارکرد طولانی مدت هادی کابل 90 درجه سانتیگراد است. هنگام گذاشتن کابل، دمای محیط نباید کمتر از 0 درجه سانتیگراد باشد. حداقل شعاع خمش 12 برابر قطر خارجی کابل (12*OD) است. لایه عایق معدنی از چند لایه نوار میکا با خاصیت ضد حریق ساخته شده است.
از نظر مقاومت در برابر آتش، این کابل مطابق با استانداردهای شرکتی و IEC 60331-1 با مدت زمان احتراق تا 180 دقیقه است. در مورد مقاومت هادی در دمای 20 درجه سانتیگراد، باید با مشخصات هادی های مسی آنیل شده نوع 1 یا نوع 2 مطابق با GB/T 3956 و IEC 60228 مطابقت داشته باشد. در مورد مقاومت عایق، مقاومت عایق کابل نباید کمتر از 100 MΩ·km در دمای محیط باشد.
علاوه بر این، کابل تمام شده باید تحت آزمایش مقاومت در برابر آتش قرار گیرد، با روش آزمایشی که از مفاد GB/T 19216.21 پیروی می کند. درجه حرارت برای قرار گرفتن در معرض آتش در 950 ~ 1000 درجه سانتیگراد، با مدت زمان 180 دقیقه، و پس از یک دوره خنک کننده 15 دقیقه تنظیم شده است. در طول این مدت، کابل نباید دارای مدارهای کوتاه یا مدار باز باشد.
|
تعداد هسته |
1 |
2، 3 |
4 |
5 |
3+1، 3+2 |
4+1 |
|
سطح مقطع میلی متر2 |
25 تا 630 |
1.5 تا 300 |
1.5 تا 240 |
1.5 تا 185 |
4 تا 300 |
4 تا 240 |

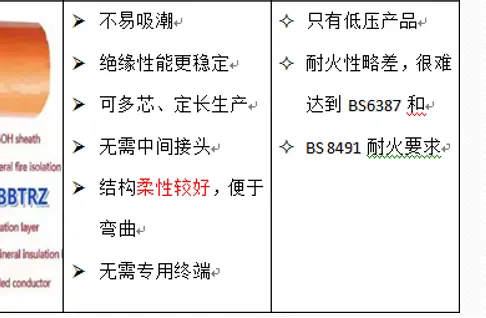

مزایا و معایب کابل مقاوم در برابر آتش انعطاف پذیر BBTRZ در مقایسه با کابل عایق معدنی BTTZ:
مزایا:
عایق کابل مستعد جذب رطوبت نیست و عملکرد عایق پایداری دارد.
چندین هسته را می توان در طول های ثابت تولید کرد که باعث کاهش تعداد کانکتورهای میانی در کابل ها می شود.
ساختار انعطاف پذیر است، خم شدن کابل را تسهیل می کند و دشواری تخمگذار را کاهش می دهد.
کابل ها را می توان بدون پایانه های اختصاصی استفاده کرد و هزینه لوازم جانبی را کاهش داد.
معایب: مقاومت در برابر آتش کمی پایین تر است و نمی تواند الزامات BS 8491 را برآورده کند.
حداکثر دمای عملیاتی 90 درجه سانتیگراد است که به 250 درجه سانتیگراد BTTZ نمی رسد.
بالاترین سطح عملکرد احتراق می تواند الزامات کلاس B1 را برآورده کند، اما نمی تواند الزامات کلاس A را برآورده کند.

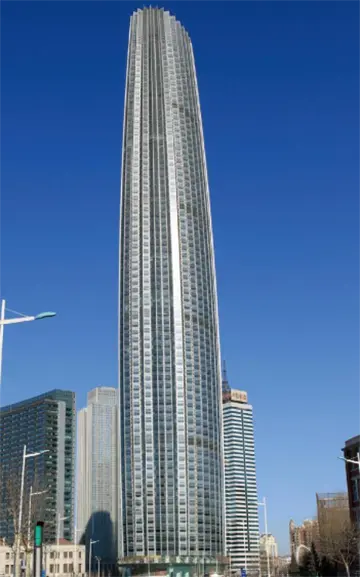

ساختمان بلندمرتبه

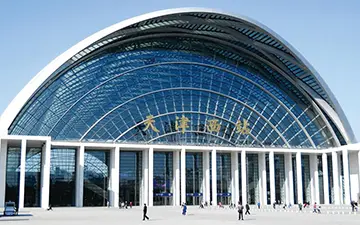

ایستگاه راه آهن

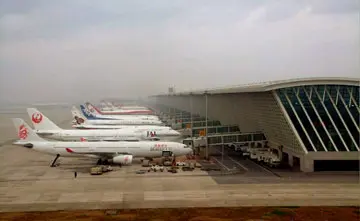

ترمینال فرودگاه
مکان های دیدنی تاریخی و زیبایی های منظره
جزئیات بسته بندی:
این با توجه به مقدار و نیاز شما تعیین می شود. قابل مذاکره است.
بندر: بندر تیانجین
تحویل: از طریق دریا، از طریق هوا، توسط اکسپرس.
