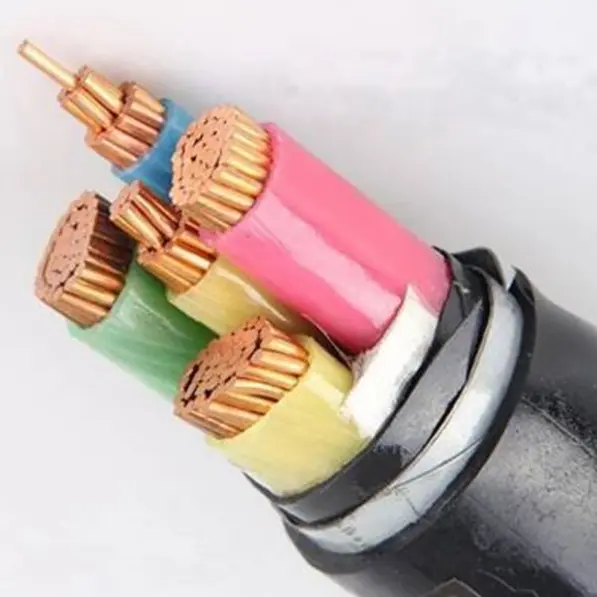

کابل برق STA با روکش PVC با عایق XLPE

با تکیه بر 35 سال کشت عمیق گروه کابل تیانجین بیدا در صنعت کابل، کابل برق STA با روکش PVC عایق‌دار XLPE را راه‌اندازی کردیم که می‌توان آن را قدرت میدان انتقال برق با ولتاژ پایین نامید.

به عنوان یک شرکت فناوری پیشرفته با علامت تجاری شناخته شده چین، گواهینامه سیستم ISO و سایر صلاحیت های معتبر، گروه Beida توسط تجهیزات تولید و آزمایش پیشرفته بین المللی و سرمایه گذاری تحقیق و توسعه 3.1٪ از حجم فروش سالانه پشتیبانی می شود، به طوری که این کابل زره پوش نوار فولادی دارای مزایای اصلی بی نظیر است.

مواد عایق XLPE آن عملکرد الکتریکی و مقاومت حرارتی عالی، غلاف PVC با طراحی زره ​​نواری فولادی را تضمین می کند، برای دستیابی به مقاومت در برابر رطوبت قوی، مقاومت در برابر خوردگی، مقاومت در برابر آسیب مکانیکی، تخمگذار مستقیم دفن شده بدون حفاظت اضافی، مجتمع نصب انتقال برق ولتاژ پایین، سازگاری محیطی ضعیف، خطرات ایمنی و سایر نقاط درد را به طور کامل حل می کند.

انواع کابل های رایج عبارتند از YJV22، ZC-YJV22، ZB-YJV22، ZA-YJV22، ZCN-YJV22، ZBN-YJV22، ZCN-YJV22، CU/XLPE/PVC/STA/PVC، CU/MICA/XLPE/P.

ساختار محصول

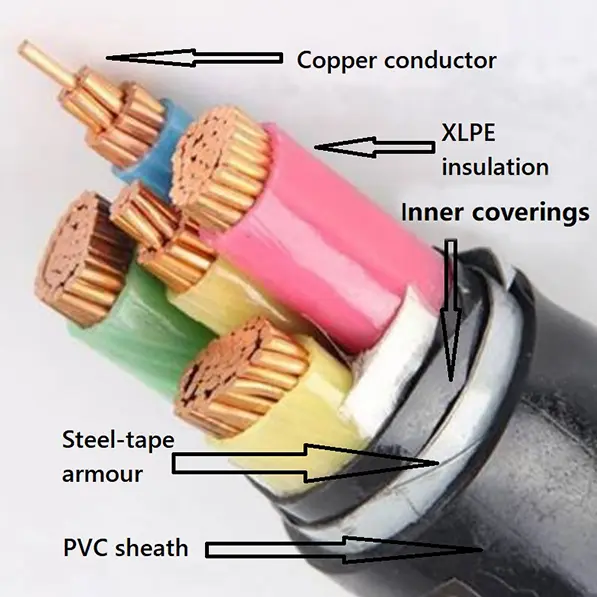

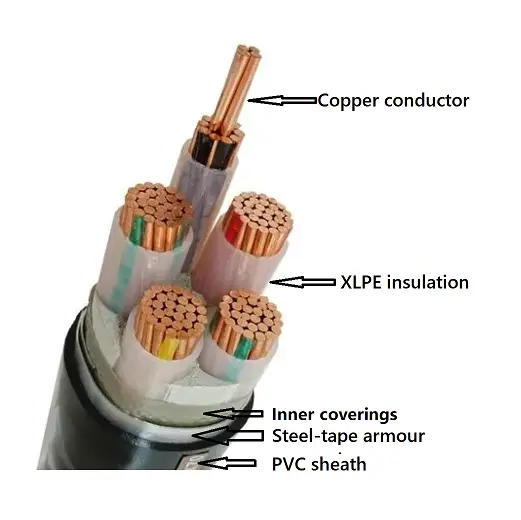

کابل برق STA با روکش PVC عایق‌دار XLPE از یک هادی مسی T1R، عایق XLPE، نوار بسته‌بندی PVC زره نواری فولادی و غلاف PVC تشکیل شده است.

رسانا: هادی مسی یا آلومینیومی، پایه گرد یا شکل، کلاس 2 تا IEC 60228

و GB/T 3956-2008، برای سطح مقطع بیش از 6 میلی متر نیست²، یک دور جامد

ممکن است از هادی کلاس 1 تا IEC 60228 و GB/T 3956-2008 استفاده شود.

عایق: ضخامت عایق، ویژگی مواد باید طبق استاندارد IEC 60502 و GB/T 12706 باشد.

رنگ هسته: 1 هسته: قرمز یا زرد یا سبز یا آبی یا سیاه

2 هسته: قرمز، آبی یا قرمز، مشکی

3 هسته: زرد، سبز، قرمز یا قرمز، زرد، آبی

4 هسته: زرد، سبز، قرمز، آبی یا قرمز، زرد، آبی، مشکی

5 هسته: زرد، سبز، قرمز، آبی، سیاه یا قرمز، زرد، آبی، سیاه، سبز

بالای 5 هسته: هسته های سفید با شماره مشکی یا نوار رنگی متفاوت

پوشش های داخلی: پوشش های داخلی ممکن است اکسترود شده یا لپ شده باشند. مواد باید برای دمای کارکرد کابل مناسب و با مواد عایق سازگار باشند.

زره نواری فولادی: در کابل های چند هسته ای، زره باید بر روی یک پوشش داخلی که با نوار فولادی دوگانه مطابقت دارد، اعمال شود. کابل های تک هسته ای برای استفاده در AC. سیستم ها باید از نوار فولادی غیر مغناطیسی تشکیل شوند.

غلاف بیرونی: ضخامت غلاف، ویژگی مواد باید طبق استاندارد IEC 60502 و GB/T 12706 باشد.

کابل ضد شعله: باید از مواد غلاف بیرونی PVC مقاوم در برابر شعله استفاده شود. گریدهای بازدارنده شعله را می توان به سه دسته دسته A، B و C طبقه بندی کرد.

کابل مقاوم در برابر آتش: دو لایه نوار میکا باید در اطراف هادی پیچیده شود.

نمودار جریان فرآیند

برنامه کاربردی محصول

کابل برق زره پوش نوار فولادی عایق بندی شده پلی اتیلن متقاطع، زیرا این کابل با محافظ نوار فولادی، مناسب برای شبکه توزیع یا تجهیزات صنعتی برای انتقال نیرو است. می توان آن را مستقیماً در زیر زمین دفن کرد، می تواند در ترانشه کابل یا پل نصب شود، کابل می تواند فشار خاصی را تحمل کند، اما نمی تواند کشش را تحمل کند.

شرایط نصب محصول:

دمای محیط نصب کابل برای کابل هایی با عایق PVC یا غلاف PVC یا غلاف ضد شعله بدون هالوژن، دمای محیط در هنگام نصب نباید کمتر از 0 درجه سانتیگراد باشد.

حداقل شعاع خمش برای نصب کابل

پارامتر عملکرد

ولتاژ نامی: 0.6/1 کیلو ولت

ولتاژ تست: 3.5 کیلو ولت به مدت 5 دقیقه هیچ خرابی رخ نداد

دمای کار: -0º C تا +90ºC

دمای اتصال کوتاه: +250 ºC

ظرفیت تحمل جریان بر حسب آمپر (A)

بسته بندی و تحویل

جزئیات بسته بندی:

این با توجه به مقدار و نیاز شما تعیین می شود. قابل مذاکره است.

بندر: بندر تیانجین

تحویل: از طریق دریا، از طریق هوا، توسط اکسپرس.
