کابل های 1 هسته ای با عایق پی وی سی انعطاف پذیر H07V-K H07V-U H07V-R برای تاسیسات الکتریکی مختلف مناسب هستند. Beida، تولید کننده پیشرو در چین، از هادی های مسی با کیفیت بالا و مواد عایق پی وی سی در تولید خود استفاده می کند که در نتیجه کابل هایی انعطاف پذیر، بادوام و رسانایی عالی تولید می کند.
این کابل تک هسته ای عایق شده برای سیم کشی ثابت منازل، سیستم های روشنایی و تجهیزات الکتریکی مناسب است. دارای ولتاژ نامی 450/750 ولت، ضد شعله و مطابق با استانداردهای بین المللی ایمنی و عملکرد است.
کابل تک هسته ای H07V که از یک هادی مسی T1R و عایق پی وی سی بدون سرب تشکیل شده است، دارای گواهینامه CE است و عملکرد الکتریکی و خواص فیزیکی مکانیکی عالی دارد.

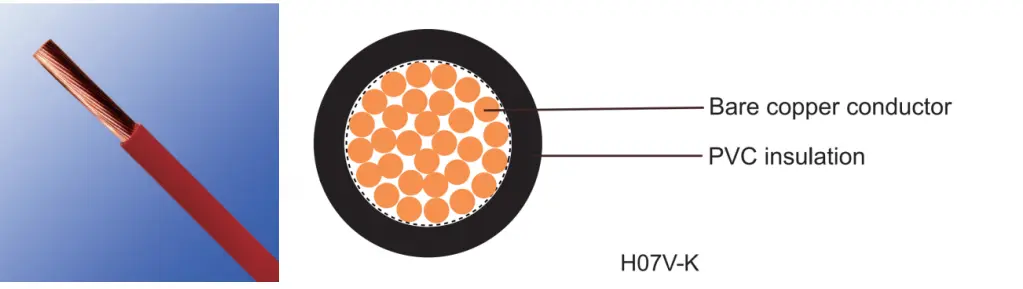

هادی
H07V-U: هادی مسی لخت جامد، مطابق با استاندارد EN 60228 cl-1، ارائه دهنده انتقال جریان پایدار، مناسب برای سیم کشی ثابت.
H07V-R: هادی مسی بدون رشته، مطابق با استاندارد EN 60228 cl-2، مناسب تر برای کاربردهای سیم کشی پیچیده، با استحکام کششی و عملکرد خمشی خوب.

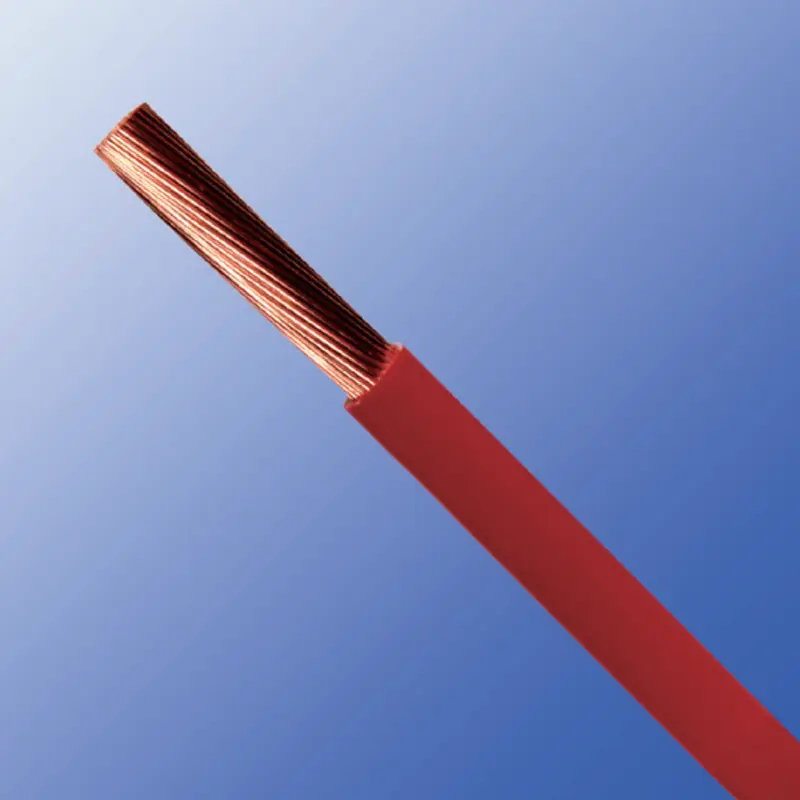

H07V-K: هادی مسی ریز رشته، مطابق با استاندارد EN 60228 cl-5. انعطافپذیری بالاتری را ارائه میدهد، مناسب برای محیطهایی که به انعطافپذیری بیشتری نیاز دارند، مانند تجهیزات الکتریکی متحرک یا مکانهایی که به شعاع خمش بیشتری نیاز دارند.
لایه عایق
مواد عایق کابل از PVC بدون سرب، مطابق با استاندارد TI 2 استفاده می کند. عملکرد عایق الکتریکی خوبی را ارائه می دهد و به طور موثر از خوردگی ناشی از محیط خارجی جلوگیری می کند و طول عمر و ایمنی کابل را افزایش می دهد.
کابل های 1 هسته ای عایق بندی شده PVC انعطاف پذیر H07V-K H07V-U H07V-R به طور گسترده در سیم کشی ثابت ولتاژ پایین استفاده می شود. چرا این کابل ها انتخاب ارزشمندی هستند؟
1. عملکرد الکتریکی
ولتاژ نامی محصول 450/750 ولت است که آن را برای اکثر سیستم های توزیع برق کم ولتاژ شهری و صنعتی مناسب می کند. هادی مسی دارای رسانایی بالا و مقاومت کم است که در نتیجه حداقل اتلاف انرژی را به همراه دارد.
عایق PVC دارای استحکام دی الکتریک خوبی است که به طور موثر از اتصال کوتاه و نشت جلوگیری می کند.
2. عملکرد مکانیکی و محیطی
لایه عایق PVC کابل دارای درجه خاصی از مقاومت در برابر سایش، مقاومت در برابر روغن و مقاومت در برابر خوردگی شیمیایی است. محدوده دمای کارکرد آن از -5 تا +70 درجه سانتیگراد است که آن را برای محیط های خشک یا عمومی داخلی مناسب می کند.
کابل های عایق تک هسته ای ما همچنین دارای درجه خاصی از بازدارندگی در شعله هستند که الزامات اولیه ایمنی در برابر آتش را برآورده می کند.
3. نصب آسان
هر سه مدل به راحتی نصب می شوند.

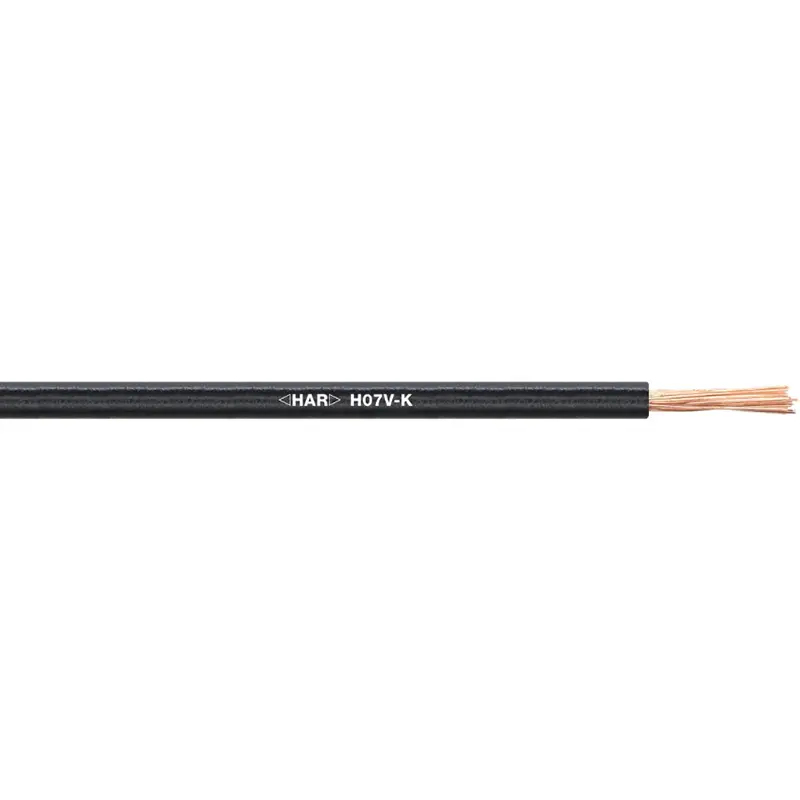

H07V-K دارای یک هادی انعطاف پذیر است که باعث نرمی و خم شدن آن حتی در فضاهای محدود یا محیط های مسیریابی پیچیده می شود.
H07V-R دارای یک هادی رشته ای است که انعطاف پذیری و استحکام مکانیکی را برای نصب راحت در محل ترکیب می کند.

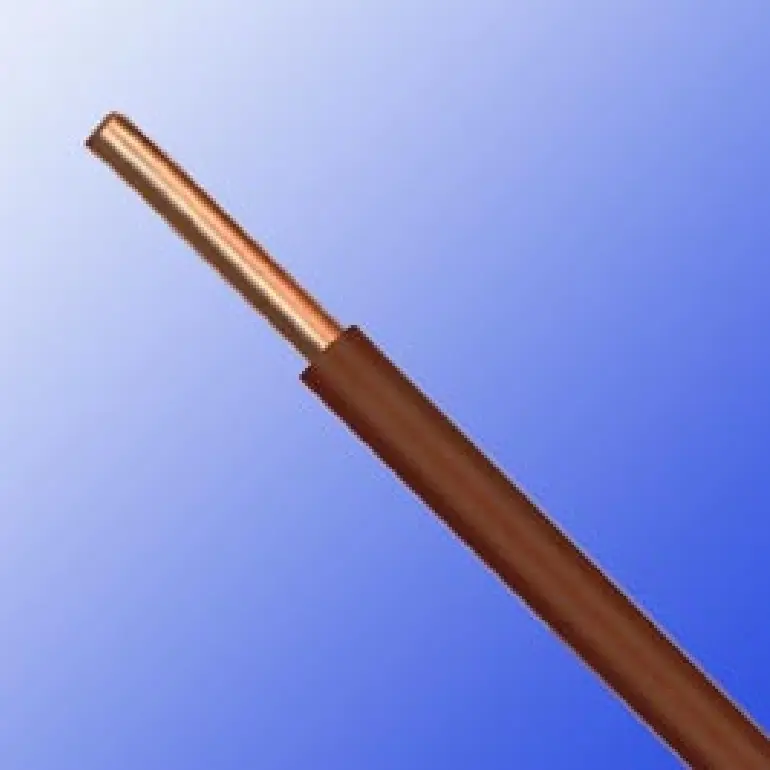

H07V-U یک هادی جامد، ساختاری ساده دارد و در هنگام نصب مستقیم کمتر مستعد پیچ خوردگی است.
انتخاب پیشنهادی به سناریوی واقعی برنامه بستگی دارد. به عنوان یک تولید کننده قابل اعتماد، Beida از تجربه حرفه ای خود برای تجزیه و تحلیل مبنای انتخاب و ارائه توصیه ها استفاده می کند.
▷H07V-U
این ابتدایی ترین و کم هزینه ترین گزینه است. به دلیل یک سیم مسی ضخیم، دارای قابلیت "شکل دهی" قوی است و در هنگام عبور از مجراهای مستقیم بسیار پایدار است.
موارد استفاده توصیه شده: سیم کشی مخفی در بازسازی خانه (پریز، کلید)، توزیع اولیه برق ساختمان.
▷H07V-R
این یک سیم سفت و سخت، یک نسخه پیشرفته از کابل تک هسته ای H07V-U است. هنگامی که تقاضای فعلی زیاد است و سطح مقطع سیم از 10 میلی متر مربع بیشتر می شود، یک رشته سیم مسی محدودیت هایی دارد. سیم مسی ضخیم باید به 7 رشته یا بیشتر که با هم پیچیده شده اند تقسیم شود.
به طور خلاصه، H07V-R پایداری رسانایی سیم سفت و سخت را حفظ می کند در حالی که کمی انعطاف پذیرتر از نوع U است.
موارد استفاده توصیه شده: خطوط ورودی کارخانه های صنعتی، خطوط لوله توزیع پرقدرت، لوله گذاری در مسافت های طولانی.
▷H07V-K
این نوع از ده ها یا حتی صدها سیم مسی ظریف مانند تارهای مو تشکیل شده است و به راحتی می توان آن را مانند یک طناب گره زد.
نکته کلیدی: بسیار مقاوم در برابر لرزش. اگر تجهیزات شما لرزش دارد، باید نوع K را انتخاب کنید.
نکته: انتهای سیم های انعطاف پذیر مستعد ساییدگی هستند. پایانه های پرس سرد (پایانه های اروپایی/پایانه های پین) باید در حین نصب استفاده شوند. آنها را نمی توان مستقیماً زیر پیچ پیچ کرد، در غیر این صورت تماس ضعیف می تواند به راحتی باعث آتش سوزی شود.
موارد استفاده توصیه شده: کابینت های کنترل PLC، مدارهای ثانویه جعبه های توزیع، سیم کشی داخلی لوازم الکتریکی.
ولتاژ نامی: 450/750 ولت
ولتاژ تست: 2500 ولت
مقاومت هادی: برگه زیر را ببینید
دمای کار: -5 درجه سانتیگراد تا +70 درجه سانتیگراد
دمای اتصال کوتاه: +160 ºC
بازدارنده شعله: طبق IEC 60332-1-2
حداقل شعاع خمش: 4* OD
اندازه ابعاد: به برگه زیر مراجعه کنید
|
تایپ کنید |
هادی |
عایق |
مشخصه الکتریکی |
|||
|
مساحت اسمی |
ساختار هادی |
ضخامت عایق |
قطر کلی |
مقاومت هادی در حداکثر 20 ℃ |
||
|
(میلی متر) |
||||||
|
میلی متر |
شماره / میلی متر |
میلی متر |
حداقل |
حداکثر |
Ω／کیلومتر |
|
|
H07V-U |
1.5 |
1/1.38 |
0.7 |
2.6 |
3.2 |
12.1 |
|
2.5 |
1/1.78 |
0.8 |
3.2 |
3.9 |
7.41 |
|
|
4 |
1/2.25 |
0.8 |
3.6 |
4.4 |
4.61 |
|
|
6 |
1/2.76 |
0.8 |
4.1 |
5 |
3.08 |
|
|
H07V-R |
1.5 |
7/0.52 |
0.7 |
2.7 |
3.3 |
12.1 |
|
2.5 |
7/0.67 |
0.8 |
3.3 |
4 |
7.41 |
|
|
4 |
7/0.84 |
0.8 |
3.8 |
4.6 |
4.61 |
|
|
6 |
7/1.03 |
0.8 |
4.3 |
5.2 |
3.08 |
|
|
10 |
7/1.32 |
1.0 |
5.6 |
6.7 |
1.83 |
|
|
16 |
7/1.67 |
1 |
6.4 |
7.8 |
1.15 |
|
|
25 |
7/2.10 |
1.2 |
8.1 |
9.7 |
0.727 |
|
|
35 |
7/2.47 |
1.2 |
9 |
10.9 |
0.524 |
|
|
50 |
19/1.75 |
1.4 |
10.6 |
12.8 |
0.387 |
|
|
70 |
19/2.10 |
1.4 |
12.1 |
14.6 |
0.268 |
|
|
95 |
19/2.48 |
1.6 |
14.1 |
17.1 |
0.193 |
|
|
120 |
37/2.00 |
1.6 |
15.6 |
18.8 |
0.153 |
|
|
150 |
37/2.22 |
1.8 |
17.3 |
20.9 |
0.124 |
|
|
185 |
37/2.48 |
2 |
19.3 |
23.3 |
0.0991 |
|
|
240 |
61/2.22 |
2.2 |
22 |
26.6 |
0.0754 |
|
|
H07V-K |
1.5 |
30/0.24 |
0.7 |
2.8 |
3.4 |
13.3 |
|
2.5 |
49/0.24 |
0.8 |
3.4 |
4.1 |
7.98 |
|
|
4 |
56/0.29 |
0.8 |
3.9 |
4.8 |
4.95 |
|
|
6 |
83/0.29 |
0.8 |
4.4 |
5.3 |
3.30 |
|
|
10 |
74/0.40 |
1.0 |
5.7 |
6.8 |
1.91 |
|
|
16 |
117/0.40 |
1 |
6.7 |
8.1 |
1.21 |
|
|
25 |
182/0.40 |
1.2 |
8.4 |
10.2 |
0.78 |
|
|
35 |
256/0.40 |
1.2 |
9.7 |
11.7 |
0.554 |
|
|
50 |
367/0.40 |
1.4 |
11.5 |
13.9 |
0.386 |
|
|
70 |
320/0.51 |
1.4 |
13.2 |
16 |
0.272 |
|
|
95 |
423/0.51 |
1.6 |
15.1 |
18.2 |
0.206 |
|
|
120 |
541/0.51 |
1.6 |
16.7 |
20.2 |
0.161 |
|
|
150 |
675/0.51 |
1.8 |
18.6 |
22.5 |
0.129 |
|
|
185 |
822/0.51 |
2 |
20.6 |
24.9 |
0.106 |
|
|
240 |
1088/0.51 |
2.2 |
23.5 |
28.4 |
0.0801 |
|

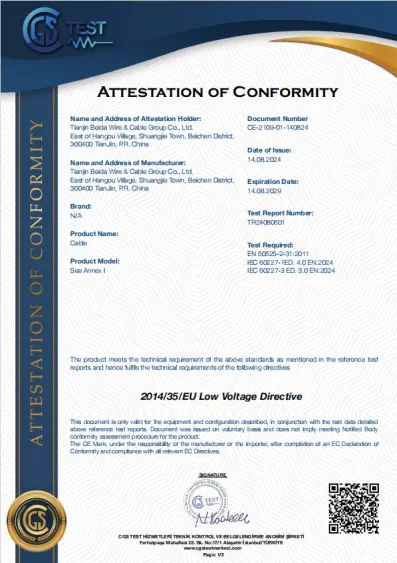

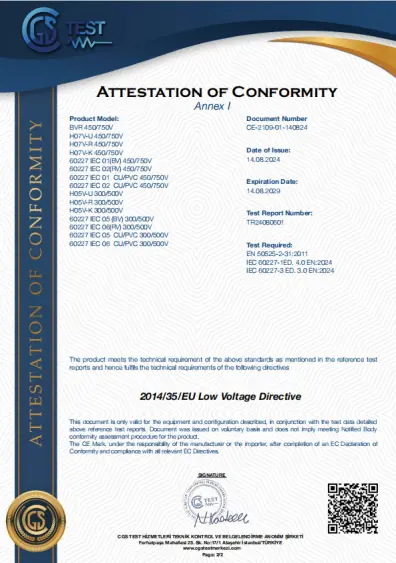

دارای گواهینامه CE
استاندارد: EN 50525-3-21، IEC 60227-1، IEC 60227-3
تحویل به موقع
ما یک سیستم تولید کارآمد با چرخه های تولید کوتاه داریم که به ما امکان می دهد سفارشات را در زمان کوتاهی تکمیل کنیم.
موجودی بزرگ
Beida یک تامین کننده حرفه ای است و ما موجودی زیادی را در انبار خود نگهداری می کنیم که به ما امکان می دهد به سرعت ارسال کنیم. هر مشخصات کابلی که نیاز دارید، ما می توانیم به سرعت پاسخ دهیم.
استانداردهای کیفیت
محصولات ما کاملاً مطابق با استاندارد EN 50525 تولید می شوند و کیفیت ما دارای گواهی جهانی است. هر کابلی تحت چندین بررسی کیفیت قرار می گیرد.
گزینه های بسته بندی
بسته بندی کابل به شکل قرقره یا بسته ای موجود است که گزینه های حمل و نقل انعطاف پذیرتری را ارائه می دهد و به شما امکان می دهد تا مناسب ترین روش بسته بندی را بر اساس نیاز واقعی خود انتخاب کنید.
کابل های ضد شعله و مقاوم در برابر آتش سفارشی
اگر نیازهای خاصی دارید، ما میتوانیم کابلهای مقاوم در برابر شعله و مقاوم در برابر آتش را با درجههای مختلف تولید کنیم که ایمنی کافی و عملکرد محافظت در برابر آتش را افزایش میدهد، حتی زمانی که کابلها در محیطهای خاص استفاده میشوند.
جزئیات بسته بندی:
این با توجه به مقدار و نیاز شما تعیین می شود. قابل مذاکره است.
بندر: بندر تیانجین
تحویل: از طریق دریا، از طریق هوا، توسط اکسپرس.
